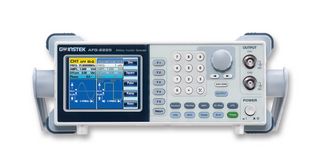

AFG-2225

AFG-2225 ist ein echter 25MHz-Arbiträrgenerator mit 2 Kanälen, der herausragende Funktionen bietet. Beide Kanäle weisen die gleichen Merkmale auf, sodass sich der Generator für Dual-Signal-Anwendungen wie Differentialsignal-Erzeugung oder IQ-Signalisierung eignet. Der Arbiträrgenerator AFG-2225 zeichnet sich durch ein herausragendes Preis-Leistungs-Verhältnis aus und ermöglicht die Beschleunigung des Entwicklungsprozesses. Die wesentlichen Funktionen und Merkmale für beide Kanäle umfassen eine Ausgangsamplitude von 10Vpp und eine Frequenzbandbreite von 25MHz mit einer Auflösung von 1µHz sowie die integrierten Signalformen Sinus, Rechteck, Rampe (Dreieck) und Rauschen. Aufgrund des von 1 bis 99% einstellbaren Tastverhältnisses von Rechteck-Signalformen eignet sich dieser Generator auch zur Verwendung als Impulssignalquelle. Für die Arbiträr-Signalform kann der Benutzer die 66 integrierten Signalformen bearbeiten oder eine komplett neue Signalform erstellen. Darüber hinaus bietet der AFG-2225 folgende weitere Funktionen: AM/FM/PM/FSK/SUM-Modulation, Sweep, Burst und Frequenzzähler. Damit eignet er sich zur Anwendung im Bereich der Kommunikation.

• Großer Frequenzbereich: 1µHz bis 25MHz (Sinus/Rechteck)
• Auflösung: 1µHz über den vollen Bereich
• Integrierte Standard-Arbiträrfunktion (120MS/s, 10 Bit, 4kpts) für beide Kanäle
• Echter Zwei-Kanal-Ausgang, CH2 weist die gleichen Merkmale auf wie CH1
• Couple-, Tracking-, Phase-Funktionen werden für beide Kanäle unterstützt
• Einstellbares Tastverhältnis für Rechteck-Signalform: 1 bis 99%
• Hochauflösende TFT-LCD-Farbanzeige mit benutzerfreundlicher Oberfläche
• Mehrere Methoden zur einfachen Bearbeitung von Arbiträr-Signalformen
• Standard-AM/FM/PM/FSK/SUM/Sweep/Burst und Frequenzzähler integriert
• USB-Host/Device-Schnittstelle für Fernsteuerung und Signalformbearbeitung
• Bietet mehrere Standard-Signalformen
• Voller Funktionsumfang für Zwei-Kanal-Signalausgang
• Korrelierte Funktionen von Zwei-Kanal-Ausgängen
• Hohe Flexibilität bei der Bearbeitung von Arbiträr-Signalformen
• Benutzerfreundliche Betriebsschnittstellen und umgehende Parameteranzeige
• 66 integrierte Arbiträr-Signalformen
• Unterstützt Signalanwendungen mit vielen Änderungen
• Impedanzschaltfunktion
• USB-Host/Device-Schnittstelle

Anwendungen

Messtechnik

Hinweise

Es sind Kalibrierservices für dieses Produkt verfügbar. Wählen Sie einen zertifizierten Standard-Service oder eine internationale, UKAS-akkreditierte Kalibrierung. Weitere Informationen erhalten Sie auf unserer Kalibrierungsseite.
