ADRF5024-EVALZ

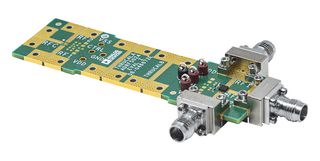

ADRF5024-EVALZ ist ein Evaluationsboard für den reflektiven SPDT-Schalter ADRF5024. Es handelt sich dabei um ein vollständig bestücktes, mit Steckverbindern ausgestattetes Evaluationsboard basierend auf einer 4-lagigen Leiterplatte aus 1.5748mm dickem RO4003-Material. Für den normalen Betrieb müssen zwei Versorgungsspannungen von +3.3V und -3.3V an die VDD- bzw. VSS-Prüfpunkte angelegt werden, während ihre Massespannungen an den GND-Prüfpunkt angeschlossen werden müssen. Eine Steuereingangsspannung, 0V oder +3.3V, muss an den CTRL-Prüfpunkt angelegt werden, um den Schaltzustand zwischen RFC-RF1, RFC-RF2 auszuwählen. Das HF-Eingangssignal kann angelegt werden an den 2.4mm-HF-Kartenrandsteckverbinder mit der Kennzeichnung RFC, und die HF-Ausgangssignale können an den 2.4mm-Kartenrandsteckverbindern mit der Kennzeichnung RF1 und RF2 gemessen werden.

Hinweise

Produkte von ADI sind (und werden) ausschließlich für den Gebrauch durch den Kunden autorisiert (und verkauft) und dürfen nicht weiterverkauft oder anderweitig an Dritte weitergegeben werden.
