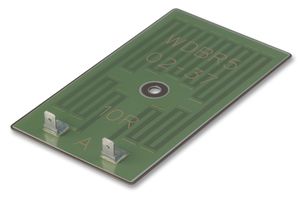

WDBR2-100RKT
Widerstand für Durchsteckmontage, 100 ohm, WDBR Series, 2 kW, ± 10%, 2.5 kV
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerTT ELECTRONICS / WELWYN
HerstellerteilenummerWDBR2-100RKT
Bestellnummer1292600
ProduktpaletteWDBR Series
Technisches Datenblatt
607 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | CHF 63.780 |
| 5+ | CHF 37.960 |
| 10+ | CHF 33.170 |
| 20+ | CHF 30.590 |
| 40+ | CHF 27.400 |
| 80+ | CHF 26.850 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 63.78 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerTT ELECTRONICS / WELWYN
HerstellerteilenummerWDBR2-100RKT
Bestellnummer1292600
ProduktpaletteWDBR Series
Technisches Datenblatt
Widerstand100ohm
ProduktpaletteWDBR Series
Nennleistung2kW
Widerstandstoleranz± 10%
Bauform/Gehäuse des Widerstands-
Nennspannung2.5kV
WiderstandstechnologieDickschichtwiderstand
Temperaturkoeffizient+500ppm/°C bis +600ppm/°C
Widerstandstyp-
Produktdurchmesser-
Produktlänge61mm
Produktbreite40.6mm
Betriebstemperatur, min.-55°C
Betriebstemperatur, max.200°C
Qualifikation-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
Die Produktreihe WDBR2 von Welwyn umfasst Dickschicht-Leistungswiderstände in äußerst flacher Bauweise. Diese Widerstände sind über einen Befestigungspunkt auf einem Kühlkörper montierbar und ideal für Schaltungen zur Nutzstrombremsung und Einschaltstrombegrenzung sowie für Snubber. Sie sind mit folgenden Anschlussoptionen verfügbar: Lötpad, freie Leiterenden und Flachsteckanschlüsse. Die Produkte der Reihe WDBR2 haben eine niedrige Induktivität und eine hohe Isolation selbst nach einer Überlastsicherungsbedingung.
- Widerstandsbereich: 12, 15, 20, 22, 25, 47, 50, 100 und 150 Ohm
- Toleranz: ± 10%
- Nenn-Impulsleistung: 2kW
- Nennleistung auf Kühlkörper: 200W
- Betriebstemperatur (Element): 365°C
- Widerstands-Temperaturkoeffizient (TCR): +500 bis +600ppm/°C
- Hochleistungswiderstand
Technische Spezifikationen
Widerstand
100ohm
Nennleistung
2kW
Bauform/Gehäuse des Widerstands
-
Widerstandstechnologie
Dickschichtwiderstand
Widerstandstyp
-
Produktlänge
61mm
Betriebstemperatur, min.
-55°C
Qualifikation
-
Produktpalette
WDBR Series
Widerstandstoleranz
± 10%
Nennspannung
2.5kV
Temperaturkoeffizient
+500ppm/°C bis +600ppm/°C
Produktdurchmesser
-
Produktbreite
40.6mm
Betriebstemperatur, max.
200°C
SVHC
No SVHC (21-Jan-2025)
Technische Dokumente (2)
Zugehörige Produkte
3 Produkte gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Great Britain
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Great Britain
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85332900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.02
