S761KSH15
DC-Leistungssteckverbinder, Stecker, 3 A, 12 mm, Kabelmontage, Lötanschluss

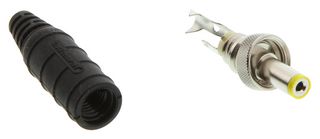

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerSWITCHCRAFT/CONXALL
HerstellerteilenummerS761KSH15
Bestellnummer2783281
ProduktpaletteCompute Module 3+ Series
Technisches Datenblatt
Ist nicht mehr auf Lager.
Produktspezifikationen
HerstellerSWITCHCRAFT/CONXALL
HerstellerteilenummerS761KSH15
Bestellnummer2783281
ProduktpaletteCompute Module 3+ Series
Technisches Datenblatt
AusführungStecker
Nennstrom3A
Pindurchmesser-
Länge des Hohlsteckers12mm
SteckverbindermontageKabelmontage
KontaktanschlussLötanschluss
Innendurchmesser d. Hohlsteckers2mm
Außendurchmesser d. Hohlsteckers5.5mm
Nennspannung24V
ProduktpaletteCompute Module 3+ Series
Produktbeschreibung
S761KSH15 von Switchcraft/Conxall ist ein wärmebeständiger, abgedichteter 2.0mm-Kabelstecker mit Sperrring und Lötanschluss, der aus einem speziell entwickelten Thermoplast mit hohem Relative Temperature Index (RTI) gefertigt ist. Damit hält er höheren Temperaturen und Strömen stand als Standard-Hohlstecker. Der Stecker ist vollständig steckbar mit den wärmebeständigen oder Standard-Hohlbuchsen von Switchcraft.
- Ideal für Anwendungen mit hoher Umgebungstemperatur
- Hält den hohen Löttemperaturen besser stand als herkömmliche Hohlstecker
- Elektrischer Isolator: Thermoplast mit hohem RTI-Wert, Phenolharz; gelbe Isolatorspitze; schwarzer Griff
- Stifte aus vernickelter Kupferlegierung und Anschlüsse aus galvanisch verzinnter Kupferlegierung
- Kabel-Außendurchmesser: 3.8 bis 4.4mm
- Nennspannung: 24V DC resistiv
- Isolationswiderstand, min.: 1000 MOhm
- Spannungsfestigkeit, max.: 500V AC
- Temperaturbereich: -40°C bis +105°C
- Gefertigt in den USA
Anwendungen
Industrie, Power-Management, Wärmemanagement, Verteidigung, Militär und Luft- & Raumfahrt, Unterhaltungselektronik, Industrielle Instandhaltung, Anlagenwartung
Technische Spezifikationen
Ausführung
Stecker
Pindurchmesser
-
Steckverbindermontage
Kabelmontage
Innendurchmesser d. Hohlsteckers
2mm
Nennspannung
24V
SVHC
Lead (17-Jan-2022)
Nennstrom
3A
Länge des Hohlsteckers
12mm
Kontaktanschluss
Lötanschluss
Außendurchmesser d. Hohlsteckers
5.5mm
Produktpalette
Compute Module 3+ Series
Technische Dokumente (2)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:United States
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366990
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Y-Ex
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:Lead (17-Jan-2022)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.009843
