STEVAL-ISA102V2
Evaluationsboard, leistungsstarker PFC-Controller, Transition-Modus, 80W, basierend auf L6562A
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerSTMICROELECTRONICS
HerstellerteilenummerSTEVAL-ISA102V2
Bestellnummer2675787
Technisches Datenblatt
Bestellbar
Standardlieferzeit des Herstellers: 28 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | |
|---|---|
| 1+ | CHF 121.050 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 121.05 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerSTMICROELECTRONICS
HerstellerteilenummerSTEVAL-ISA102V2
Bestellnummer2675787
Technisches Datenblatt
ProzessorherstellerSTMicroelectronics
ProzessorkernL6562A
Kit-AnwendungsbereichPower-Management
Unterart AnwendungBlindstromkompensation (PFC)
Lieferumfang des KitsEvaluationsboard L6562A
Produktpalette-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung

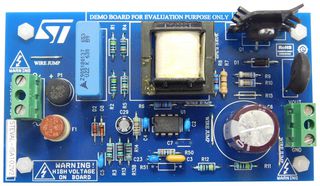

The STEVAL-ISA102V2 from STMicroelectronics is a 80W high performance transition mode PFC evaluation board based on L6562A. The L6562A is a current-mode PFC controller operating in transition mode (TM). With the same pin-out as its L6562 predecessor, the L6562A offers improved performance mainly in terms of efficiency and noise immunity. The STEVAL-ISA102V2 implements an 80W, wide-range mains input and a PFC pre-conditioner suitable for lighting, adapters and consumer SMPS, etc.
- Line voltage range from 88VAC to 265VAC
- Minimum line frequency (fL ) is 47Hz
- Regulated output voltage is 400V
- Rated output power is 80W
- Maximum 2fL output voltage ripple is 10Vp-p
- Hold-up time is 20ms (VDROP after hold-up time is 300V)
- Minimum switching frequency is 35KHz
- Minimum estimated efficiency is 92% (VIN = 90VAC , POUT = 80W)
- PCB type and size is single side, 35μm, CEM-1, 108mm x 57mm
Anwendungen
Power-Management
Technische Spezifikationen
Prozessorhersteller
STMicroelectronics
Kit-Anwendungsbereich
Power-Management
Lieferumfang des Kits
Evaluationsboard L6562A
SVHC
No SVHC (21-Jan-2025)
Prozessorkern
L6562A
Unterart Anwendung
Blindstromkompensation (PFC)
Produktpalette
-
Technische Dokumente (1)
Zugehörige Produkte
3 Produkte gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Italy
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Italy
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.0849
