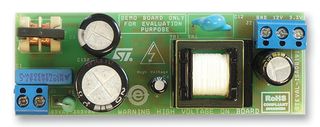

STEVAL-ISA081V1
Demoboard, 12W, SNT, großer Bereich für Hochspannungswandler VIPER26
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerSTMICROELECTRONICS
HerstellerteilenummerSTEVAL-ISA081V1
Bestellnummer2308935
Technisches Datenblatt
Bestellbar
Standardlieferzeit des Herstellers: 28 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | |
|---|---|
| 1+ | CHF 53.200 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 53.20 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerSTMICROELECTRONICS
HerstellerteilenummerSTEVAL-ISA081V1
Bestellnummer2308935
Technisches Datenblatt
ProzessorherstellerSTMicroelectronics
ProzessorkernVIPER26
Kit-AnwendungsbereichPower-Management
Unterart AnwendungSNT
Lieferumfang des KitsDemoboard VIPER26
Produktpalette-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
STEVAL-ISA081V1 demonstration board is a switched mode power supply board and it is an isolated SMPS capable of delivering a 12W output over a wide input voltage range. It is designed for a mains application focusing on cost and size effective solutions. The STEVAL-ISA081V1 SMPS generates 12V nominal output voltage using primary regulation and it is based on the VIPER26 monolithic converter, integrating a high voltage MOSFET and PWM controller in one package.
- Input voltage 85Vrms to 305Vrms / frequency 45Hz to 66Hz
- Voltage output1 is 12V DC, 1A (at 3.3V not loaded)
- Voltage output2 is 3.3V DC, 100mA
- Maximum total output current 1A
- Standby 120mW at 230VAC
- Short circuit protected
- Isolation: isolated 4kV / 8mm
- EMI: according to EN55022 Class
Anwendungen
Power-Management, Verbrauchsmessung, LED-Beleuchtung
Technische Spezifikationen
Prozessorhersteller
STMicroelectronics
Kit-Anwendungsbereich
Power-Management
Lieferumfang des Kits
Demoboard VIPER26
SVHC
No SVHC (21-Jan-2025)
Prozessorkern
VIPER26
Unterart Anwendung
SNT
Produktpalette
-
Technische Dokumente (2)
Zugehörige Produkte
4 Produkte gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Italy
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Italy
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.207745
