TA276

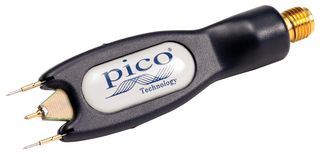

PICOCONNECT 923 von Pico Technology ist ein AC-gekoppelter, passiver 7GHz-Gigabit-Tastkopf der Produktreihe PicoConnect 900. Dieser gering-invasive, passive Hochfrequenz-Tastkopf ist ausgelegt für Mikrowellen-Anwendungen und zeichnet sich durch eine unvergleichliche Leistung und Flexibilität zu einem niedrigen Preis aus. Er ist zugelassen gemäß Verschmutzungsgrad 2 und eignet sich für High-Speed-Logikspannungsanwendungen. Der Tastkopf eignet sich zudem unter anderem für folgende Chip to-Chip- und Backplane-Schnittstellen: Ethernet, USB3, HDMI, SATA, PCI, LVD. Er weist ein schmales Design auf. Der Tastkopf kann mit jedem Oszilloskop verwendet werden, das Standard-50-Ohm-Tastköpfe unterstützt, einschließlich der 12GHz-Oszilloskope der Produktreihe PicoScope 9200, der 20GHz-Oszilloskope der Produktreihe PicoScope 9300 und der Echtzeit-Oszilloskope der Produktreihe PicoScope 6000. Er entspricht den Sicherheitsanforderungen gemäß EN61010-031:2002+A1 2008.

• Hoher Dynamikbereich, rauscharm, implizite Linearität, flache Bandbreiten
• Austauschbare SMA-Köpfe bei Teilungsverhältnissen von 10:1; nutzbare Datenübertragungsrate, max.: 14GB/s
• Nutzbare Datenübertragungsrate, max.: 4.6GB/s (3. Oberwelle), 2.8GB/s (5.); DC-Sperrspannung, max.: 50V
• Impedanz, Tastkopfspitze: 250 Ohm (nominell); Kapazität, Tastkopfspitze: 0.4pF (maximal)
• Genauigkeit: unter ± 0.27dB (± 3.1%) für Leitung Z0 = 40 bis 60 Ohm; Übergangszeit: unter 50ps
• Kontinuierliche Spannung: 5V AC RMS; Betriebshöhe bis zu 2000m; flache Bandbreiten (± 0.5dB): 420kHz bis 2GHz
• Abmessungen des Tastkopfs: 68mm x 19mm x 11mm; nominelle Spitzenteilung: 5mm; Gewicht: 5g
• Ausgangsimpedanz: 48 Ohm (für Testnode-Impedanz 50 Ohm); additives Spannungsrauschen: 0.9nV/√Hz bei 23°C
• Tolerant gegenüber hoher Eingangsanstiegsrate, beständiger gegen elektromagnetische Entladung, weist keine Sättigung und keine signifikante Erholungszeit auf
• Betriebstemperatur: 0 bis 50°C; Luftfeuchtigkeit: 5 bis 80% rF, nicht kondensierend

Anwendungen

Messtechnik

Lieferumfang

Tastkopf PicoConnect 923, verlustarmes, 60cm langes Präzisionskabel 085, Kurzanleitung, vergoldete Ersatz-Tastkopfspitzen, zwei Spulen von vergoldeten Einlötdrähten, Aufbewahrungs- und Transportkoffer.
