ERJB1CFR082U
Strommesswiderstand, Oberflächenmontage, 0.082 ohm, ERJ-B1 Series, 1020 [Metrisch 2550], 2 W, ± 1%

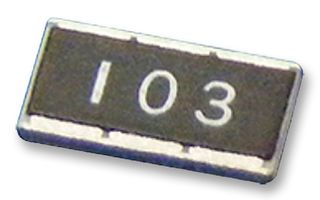

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerPANASONIC
HerstellerteilenummerERJB1CFR082U
Bestellnummer2294074
ProduktpaletteERJ-B1 Series
Technisches Datenblatt
51’193 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 10+ | CHF 0.363 |
| 100+ | CHF 0.315 |
| 500+ | CHF 0.226 |
| 1000+ | CHF 0.196 |
| 2500+ | CHF 0.175 |
| 5000+ | CHF 0.172 |
Preiseinheit:Stück (Gurtabschnitt)
Minimum: 10
Mehrere: 10
CHF 3.63 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerPANASONIC
HerstellerteilenummerERJB1CFR082U
Bestellnummer2294074
ProduktpaletteERJ-B1 Series
Technisches Datenblatt
Widerstand0.082ohm
ProduktpaletteERJ-B1 Series
Bauform/Gehäuse des Widerstands1020 [Metrisch 2550]
Nennleistung2W
Widerstandstoleranz± 1%
WiderstandstechnologieDickschichtwiderstand
Temperaturkoeffizient± 150ppm/°C
Produktlänge2.5mm
Produktbreite5mm
Produkthöhe0.55mm
Betriebstemperatur, min.-55°C
Betriebstemperatur, max.155°C
QualifikationAEC-Q200
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
ERJB1CFR082U is a ERJ series wide terminal type high power thick film chip resistor. Application includes automotive electronic circuits including ECUs (Electrical control unit), anti-lock breaking systems and air-bag systems, current sensing for power supply circuits in a variety of equipment.
- 1020inch case, 0.01ohm ≤R <lt/>0.22ohm resistance value region range
- Resistance tolerance is ±1%, 0.0820 ohm resistance value
- High solder-joint reliability by wide terminal construction
- Excellent heat dissipation characteristics by wide terminal construction
- AEC-Q200 compliant
- 2W power rating, ±1% resistance tolerance
- 0 to +150 T.C.R (×10⁻⁶/K)
Technische Spezifikationen
Widerstand
0.082ohm
Bauform/Gehäuse des Widerstands
1020 [Metrisch 2550]
Widerstandstoleranz
± 1%
Temperaturkoeffizient
± 150ppm/°C
Produktbreite
5mm
Betriebstemperatur, min.
-55°C
Qualifikation
AEC-Q200
Produktpalette
ERJ-B1 Series
Nennleistung
2W
Widerstandstechnologie
Dickschichtwiderstand
Produktlänge
2.5mm
Produkthöhe
0.55mm
Betriebstemperatur, max.
155°C
SVHC
No SVHC (21-Jan-2025)
Technische Dokumente (2)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Japan
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Japan
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85332100
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Y-Ex
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.000053
