EGU128X8T-K612C5
VFD-Anzeige, Punktmatrix, 128 x 8, 25.35mm x 306.95mm, seriell, 500mA, 10.8V bis 13.2V

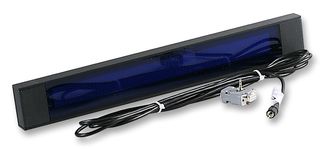

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerNORITAKE ITRON
HerstellerteilenummerEGU128X8T-K612C5
Bestellnummer1172813
Technisches Datenblatt
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerNORITAKE ITRON
HerstellerteilenummerEGU128X8T-K612C5
Bestellnummer1172813
Technisches Datenblatt
Auflösung128 x 8
Anzeigebereich (H x W)25.35mm x 306.95mm
ZeichenformatPunktgrafik
Versorgungsspannung, min.10.8V
Versorgungsspannung, max.13.2V
Versorgungsstrom500mA
Betriebstemperatur, min.-40°C
Betriebstemperatur, max.85°C
SchnittstelleSeriell
Produktpalette-
Produktbeschreibung
The EGU128X8T-K612C5 is a Dot Graphic VFD Module includes the VFD glass, VF drivers and microcontroller with refresh RAM, character generation, interface logic and patented transformerless DC/DC converter. The RS232 serial interface accepts 9600 or 19200baud rates with optional parity bit. The module features a low profile design with numerous custom options available including special fonts and commands. Modules can be connected to a multi drop address system.
- Blue display in a black enclosure
- 21 Characters 25mm high
- Up to 9 metres viewing distance
- RS232 3.5mm stereo jack plug interface
- 128 x 8 high brightness dot graphic display
- Large 5 x 7 ASCII and European font
- RS232 asynchronous serial interface
- 31 selectable multi drop addresses
- Transformerless PSU (patent pending)
- Low profile construction
Anwendungen
Medizinelektronik, Bildverarbeitung & Video
Technische Spezifikationen
Auflösung
128 x 8
Zeichenformat
Punktgrafik
Versorgungsspannung, max.
13.2V
Betriebstemperatur, min.
-40°C
Schnittstelle
Seriell
Anzeigebereich (H x W)
25.35mm x 306.95mm
Versorgungsspannung, min.
10.8V
Versorgungsstrom
500mA
Betriebstemperatur, max.
85°C
Produktpalette
-
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Great Britain
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Great Britain
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85114000
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Y-Ex
RoHS
RoHS-Phthalate-konform:Ja
RoHS
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.72
