DM164147
Development Kit, CIP-Hybrid-Power-Starter-Kit, PIC16F1779 MCU, 3.3V, 8A
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
Bestellbar
Standardlieferzeit des Herstellers: 18 Woche(n)
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
| Menge | |
|---|---|
| 1+ | CHF 98.340 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 98.34 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerMICROCHIP
HerstellerteilenummerDM164147
Bestellnummer2988495
ProzessorherstellerMicrochip
ProzessorkernPIC16F1779
Kit-AnwendungsbereichPower-Management
Unterart AnwendungSNT
ProzessorarchitekturPIC
ProzessorseriePIC16
ProzessorfamiliePIC16F17xx
Lieferumfang des KitsCIP Hybrid Power Starter-Kit PIC16F1779
Produktpalette-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung

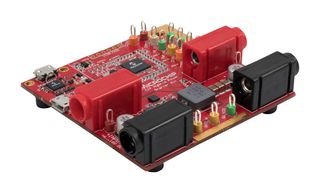

CIP hybrid power starter kit is a hardware platform designed to demonstrate the flexibility of Microchip’s CIP hybrid power microcontroller as used in a Switched Mode Power Supply (SMPS) application. The board incorporates the PIC16F1779 as the freely programmable PMIC device of a synchronous buck converter. It supports three different control modes such as Voltage Mode Control (VMC), Peak Current Mode Control (PCMC) and Average Current Mode Control (ACMC) (the components are not populated by default).
- PIC16F1779 CIP hybrid power microcontrollers
- One power on LED and two status LEDs
- One mechanical user switch
- Board identification in MPLAB X IDE, one green power and status LED on-board debugger
- I2C bridge support
- 9V DC input and 3.3V output voltage
- 8A maximum output current
- Efficiency of 94.4% at 65% load
Technische Spezifikationen
Prozessorhersteller
Microchip
Kit-Anwendungsbereich
Power-Management
Prozessorarchitektur
PIC
Prozessorfamilie
PIC16F17xx
Produktpalette
-
Prozessorkern
PIC16F1779
Unterart Anwendung
SNT
Prozessorserie
PIC16
Lieferumfang des Kits
CIP Hybrid Power Starter-Kit PIC16F1779
SVHC
No SVHC (21-Jan-2025)
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:84732910
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.02
