DS1M12

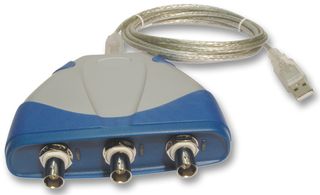

PC-USB-Oszilloskop, Mini-Oszilloskop für unterwegs, 2 Kanäle, 250 kHz, 20 MS/s, 32kpts
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
Wird nicht mehr hergestellt.
Produktspezifikationen
HerstellerMEILHAUS
HerstellerteilenummerDS1M12
Bestellnummer1286528
Technisches Datenblatt
Produktpalette-
Oszilloskopkanäle2 Kanäle
Bandbreite250kHz
Abtastrate20MS/s
Aufzeichnungslänge (Speichertiefe)32kpts
Berechnete Anstiegszeit-
Lieferumfang des KitsUSB-Kabel, Windows-Treiber, Software Easy Scope II, Software EasyLogger, Tragetasche
Herstellergewährleistung-
NetzsteckertypUSB
SVHCNo SVHC (27-Jun-2024)
Produktbeschreibung
- Oszilloskop, Datenlogger, Spektrumanalysator, Voltmeter, Frequenzmesser und Signalformgenerator in einem Gerät
- A/D-Auflösung: 12 Bit
- 2 Kanäle mit BNC für x1/x10-Standard-Tastköpfe (als optionales Zubehör erhältlich)
- Dritter BNC-Anschluss als Triggerausgang oder Signalformgenerator-Ausgang
- Simultane Abtastung auf beiden Kanälen
- 32kB-Signalform-Puffer
- Abtastrate: 20MS/s (repetitiv), 1MS/s (nativ)
- Eingangsspannung, max.: 50V
- AC/DC-Kupplung
- Triggermodi: Edge, min./max. Impulsbreite und Verzögerung
- Integrierter 10-Bit-Signalformgenerator mit einem Ausgangsbereich von 3.5V und einem Puffer von 1k
- Stromversorgung über USB (250mA)
- Kompakte Abmessungen: 116mm (B) x 30mm (H) x 100mm (T); Gewicht: 160g (ohne Kabel)
Anwendungen
Wartung & Reparatur, Messtechnik
Lieferumfang
Windows-Treiber und Software Easy-Scope II und EasyLogger. USB-Kabel und Tasche.
Hinweise
Wir bieten zudem Kalibrierservices für dieses Produkt an. Wählen Sie einen zertifizierten Standard-Service oder eine international anerkannte, UKAS-akkreditierte Kalibrierung. Weitere Informationen erhalten Sie auf unserer Kalibrierungsseite.
Technische Spezifikationen
Produktpalette
-
Bandbreite
250kHz
Aufzeichnungslänge (Speichertiefe)
32kpts
Lieferumfang des Kits
USB-Kabel, Windows-Treiber, Software Easy Scope II, Software EasyLogger, Tragetasche
Netzsteckertyp
USB
Oszilloskopkanäle
2 Kanäle
Abtastrate
20MS/s
Berechnete Anstiegszeit
-
Herstellergewährleistung
-
SVHC
No SVHC (27-Jun-2024)
