FX10B-168S-SV(21)

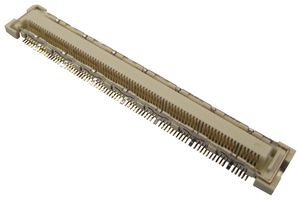

Mezzanine-Steckverbinder, Buchse, 0.5 mm, 2 Reihe(n), 168 Kontakt(e), Oberflächenmontage
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerHIROSE / HRS
HerstellerteilenummerFX10B-168S-SV(21)
Bestellnummer2498905
ProduktpaletteFunctionMax FX10
Auch bekannt als570-0254-0-21
Technisches Datenblatt
261 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
Verfügbar, bis der Lagerbestand erschöpft ist.
| Menge | |
|---|---|
| 1+ | CHF 3.220 |
| 10+ | CHF 2.640 |
| 100+ | CHF 2.530 |
Preiseinheit:Stück (Gurtabschnitt)
Minimum: 1
Mehrere: 1
CHF 3.22 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerHIROSE / HRS
HerstellerteilenummerFX10B-168S-SV(21)
Bestellnummer2498905
ProduktpaletteFunctionMax FX10
Auch bekannt als570-0254-0-21
Technisches Datenblatt
Mezzanine-SteckverbinderBuchse
Rastermaß0.5mm
Anzahl der Reihen2Reihe(n)
Anzahl der Kontakte168Kontakt(e)
SteckverbindermontageOberflächenmontage
KontaktmaterialPhosphorbronze
KontaktüberzugVergoldete Kontakte
ProduktpaletteFunctionMax FX10
Produktbeschreibung
Die Produktreihe FX10 von Hirose umfasst zweiteilige, stapelbare Buchsenleisten zur geraden Leiterplattenmontage. Diese Steckverbinder mit 0.5mm Rastermaß werden zum Bereitstellen einer elektrischen Schnittstelle für die OIF 100G Long-Haul DWDM-Übertragungsmodule (MSA-100GLH) verwendet. Die Übertragungseigenschaften wurden verbessert durch ein Design, bei dem an beiden Seiten der Buchsenleiste Erdungsplatten angebracht sind. Stapelbare Steckverbinder eignen sich für Anwendungen mit hoher Bestückungsdichte.
- Verhältnis von Einfügungsdämpfung und Übersprechen (ICR) erfüllt die IEEE 802.3ap-Spezifikationen für 15+GB/s
- Buchsenleiste ohne Führungsstift und ohne Erdungsplatte
- Signal- und Erdungskontakte sind in einem 10:1-Verhältnis angeordnet
- Anzahl der Signalkontakte: 168
- Stapelhöhe: 4mm
- Kontakte aus Phosphorbronze mit Goldbeschichtung
- Betriebstemperatur: -55°C bis 85°C
- Nennspannung: 50V AC; Nennstrom: 0.3A
- Flammfest gemäß UL94 V-0, Isolator aus beigefarbenem Flüssigkristallpolymer (LCP)
- 50 Steckzyklen; Kontaktwiderstand, max.: 60 mOhm
Anwendungen
Industrie
Technische Spezifikationen
Mezzanine-Steckverbinder
Buchse
Anzahl der Reihen
2Reihe(n)
Steckverbindermontage
Oberflächenmontage
Kontaktüberzug
Vergoldete Kontakte
Rastermaß
0.5mm
Anzahl der Kontakte
168Kontakt(e)
Kontaktmaterial
Phosphorbronze
Produktpalette
FunctionMax FX10
Technische Dokumente (3)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Indonesia
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Indonesia
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:85366930
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.002
