ADRF6520-EVALZ

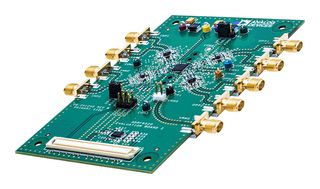

ADRF6520-EVALZ ist ein Evaluationsboard für den Baustein ADRF6520, bei dem es sich um einen programmierbaren Tiefpassfilter und VGA mit zwei Kanälen für 2GHz-Kanalabstand für Mikrowellenfunk handelt. Der Baustein ADRF6520 bietet einen Filter-Überbrückungsmodus, der die Bandbreite auf über 1GHz erweitert. Das Evaluationsboard ADRF6520-EVALZ ermöglicht das Testen aller vom Baustein ADRF6520 gebotenen Funktionen, einschließlich der Tiefpassfilterung, der analogen Verstärkungssteuerung und der chipinternen RMS-Detektoren. Signal-Leiterbahnen sind aufeinander abgestimmt und intuitiv ausgelegt an der linken und rechten Seite des Evaluationsboards, wodurch eine einfache Verbindung mit anderen Evaluationsboards ermöglicht wird. Das Board ADRF6520-EVALZ verwendet ein SDP-S-Controller-Board zum Programmieren des SPI-Ports mithilfe der ADRF6520-Evaluationssoftware.

• Standardmäßig massebezogener Anschluss
• Differentieller Anschluss verfügbar
• Versorgungsspannung kann einfach an die Testschleifen angelegt werden
• Analoge Verstärkungssteuerung angelegt an Testschleifen
• Vrms-Ausgang über SMA oder 2-polige Stiftleiste
• SPI-Signale verfügbar über die P3-Schnittstelle

Hinweise
