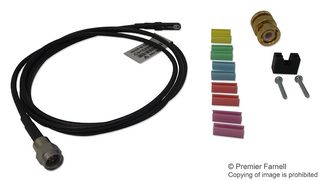

CT6

CT6 von Tektronix ist ein AC-Hochfrequenz-Stromtastkopf für High-Speed-Schaltungsdesigns und Messanwendungen, die eine äußerst hohe Bandbreite, eine niedrige Induktivität und einen äußerst kleinen Formfaktor erfordern. Der Stromtastkopf CT6 bietet eine Bandbreite von bis zu 2GHz bei Verwendung mit Oszilloskopen mit hoher Bandbreite wie dem TDS694C, dem TDS794D und dem TDS7000 von Tektronix oder mit anderen kompatiblen Messgeräten mit 50-Ohm-Eingang. Durch die niedrige Induktivität (<lt/>3nH) wird der Loading-Effekt des CT6 auf den zu prüfenden Schaltkreis vernachlässigbar, was besonders wichtig ist für heutige High-Speed-Schaltungsdesigns mit niedriger Amplitude wie Laufwerk-Vorverstärker (Lesen/Schreiben). Typische Anwendungen umfassen Hochfrequenz-Analogdesigns, ESD-Tests, Signaleinspeisung, Differenzstrommessungen, Single-Shot-Impulsmessungen mit niedriger Wiederholrate und Laufzeitmessungen.

• Typical bandwidth is 250KHz to 2GHz
• Rise time is 200ps, sensitivity (into 50 ohm) is 5mV/mA, accuracy is ±3%
• 1μH magnetizing inductance, 1.5nH leakage inductance, 1.3ohm insertion impedance at 100MHz
• Maximum bare wire size is 20AWG
• Maximum bare wire voltage is 30VRMS CAT I
• Maximum peak pulse current is 6A
• Propagation delay is 5.2ns
• Fits into dense, closely-spaced circuit designs
