GA10K3D1303
NTC-Thermistor, 10 kOhm, Rohrsonde, 10m langes 24AWG-Kabel

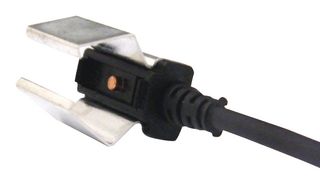

Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerTE CONNECTIVITY
HerstellerteilenummerGA10K3D1303
Bestellnummer2990333
Auch bekannt alsGA10K3D1303
Technisches Datenblatt
74 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | CHF 33.150 |
| 5+ | CHF 21.580 |
| 10+ | CHF 19.510 |
| 25+ | CHF 17.800 |
| 50+ | CHF 16.360 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 33.15 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerTE CONNECTIVITY
HerstellerteilenummerGA10K3D1303
Bestellnummer2990333
Auch bekannt alsGA10K3D1303
Technisches Datenblatt
ThermistorMessfühler
Widerstand (25°C)10kohm
ThermistormontageKlammer zur Befestigung an Rohren
Widerstandstoleranz (25°C)±1%
Produktpalette-
NTC-MontageAufsteckmontage
ThermistoranschlüsseAnschlussdrähte
B-Konstante3435K
Toleranz B-Konstante±2%
NTC-Gehäusegröße-
Thermische Zeitkonstante (in Luft)-
FühlermaterialKupfer
Fühlerdurchmesser-
Anschlusslänge-
Betriebstemperatur, min.-40°C
Betriebstemperatur, max.125°C
Qualifikation-
SVHCTo Be Advised
Produktbeschreibung
GA10K3D1303 is a fast-time response NTC pipe probe. This probe consists of an NTC thermistor soldered to a 24AWG stranded TPE cable and potted in copper housing. The assembly is over moulded leaving the copper housing exposed for fast time response. A metal clip is supplied with the assembly for easy attachment. Applications include pipe clamp surface monitoring, heating and air conditioning, hot water appliances, and electric shower.
- Fast response time, robust, compact design
- Improved overall reliability, integrated clip (0.5 inch pipe)
- 22AWG stranded insulated leads (wire/cladding type)
- Open end electrical connection, 3435K β-value
- 119 in wire length, 10Kohm resistance (at 25°C)
- ±1% tolerance resistance, 2.0mW/°C dissipation constant
- <5s time response (63.2% of temperature span) in liquid
- 100Mohm at 500VDC insulation resistance, zinc plated ½” carbon steel pipe clip
- 24 stranded (7/32) SPC with black TPE insulation, closed tube copper housing probe head
- Operating temperature range from -25 to 85°C
Technische Spezifikationen
Thermistor
Messfühler
Thermistormontage
Klammer zur Befestigung an Rohren
Produktpalette
-
Thermistoranschlüsse
Anschlussdrähte
Toleranz B-Konstante
±2%
Thermische Zeitkonstante (in Luft)
-
Fühlerdurchmesser
-
Betriebstemperatur, min.
-40°C
Qualifikation
-
Widerstand (25°C)
10kohm
Widerstandstoleranz (25°C)
±1%
NTC-Montage
Aufsteckmontage
B-Konstante
3435K
NTC-Gehäusegröße
-
Fühlermaterial
Kupfer
Anschlusslänge
-
Betriebstemperatur, max.
125°C
SVHC
To Be Advised
Technische Dokumente (1)
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:China
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:90251900
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:To Be Advised
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.1
