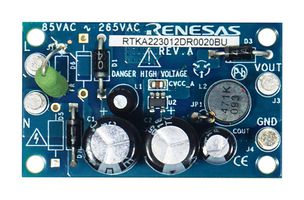

RTKA223012DR0020BU

Dieses Demoboard für den Hochspannungs-Abwärtswandler RTKA223012 wurde entwickelt zum Demonstrieren einer kostengünstigen, leistungsstarken, nicht isolierten AC/DC-Umwandlung von einer universellen Eingangsspannung von 85V AC bis 265V AC zu einer 5V Ausgangsspannung mit einem Ausgangsstrom von bis zu 150mA. Das Board verfügt über einen integrierten Überstrom- und Kurzschlussschutz sowie einen Überhitzungsschutz und einen Schutz vor Spannungsabfall am Eingang. Es handelt sich dabei um eine kompakte Leiterplatte mit kostengünstiger Einweggleichrichtung. Das Board entspricht den Anforderungen gemäß EN55022/CISPR 22 in Bezug auf leitungsgebundene und abgestrahlte elektromagnetische Emissionen sowie gemäß IEC61000-4-5 in Bezug auf den 1.5kV-Stoßspannungstest. Es ist mit dem Baustein RAA223012 in SOT-23-5-Bauform bestückt. Typische Anwendungen umfassen unter anderem Haushaltsgeräte, Hausautomatisierung, IoT, Sensoren und industrielle Steuerung.

• Universeller Eingangsspannungsbereich
• Kompakte Leiterplatte mit kostengünstigen, externen Bauelementen
• Standby-Stromverbrauch: unter 10mW
• Geräuschlos, besteht den Stoßspannungstest gemäß IEC61000-4-5 bis zu 1.5kV
• Ausgangsstrom, max.: 150mA; Ausgangsleistung: 0.75W
• Wirkungsgrad: <gt/>62.5% bei 100% Last und 65% bei 50% Last
• Leerlaufleistung: <lt/> 10mW bei 230V AC
• Lastregulierung: -3%, Lastbereich: 10% bis 100%
• Temperaturbereich: -45°C bis 85°C
• Boardabmessungen: 48mm x 29mm
