DM160218

Das Hillstar-Development Kit DM160218 unterstützt eine einfache Integration des 3D-Tracking- und Gesten-Controllers MGC3130 in Kundenanwendungen. Der Controller MGC3130 ist das erste Produkt, das auf der GestIC-Technologie basiert. Er wurde als Mischsignal-Controller entwickelt. Der MGC3130 verfügt über einen Sende- und fünf Empfangskanäle mit sehr hoher Empfindlichkeit, die Änderungen eines übertragenen elektrischen Felds (E-Feld) entsprechend der kapazitiven Änderungen im Femtofarad-Bereich (1 fF = 10-15F) erfassen. Zum Senden und Empfangen eines elektrischen Felds müssen die Elektroden an die sendenden und empfangenden Kanäle des Controllers MGC3130 angeschlossen werden. Dieses Development Kit bietet einen „Hand Brick", einen Bausatz aus vier Schaumblöcken und einer Kupferfolie, zur Verwendung als künstliche Prüfhand, die bei der Simulierung der menschlichen Hand in der GestIC-Anwendung hilft. Diese künstliche Prüfhand muss während des Designs zum Parametrisieren und Evaluieren von Kundenanwendungen eingesetzt werden.

• Recognition of 3D hand gestures and x, y, z positional data
• Proximity and touch sensing capabilities
• Built in colibri gesture suite
• Advanced 3D signal processing unit
• Detection range from 0cm to 15cm
• Receiver sensitivity is less than 1fF
• Position rate of 200positions/sec
• Spatial resolution up to 150dpi
• Carrier frequency from 44KHz to 115KHz
• Enables the use of low cost electrode material

Anwendungen

Bildverarbeitung & Video, Unterhaltungselektronik, Tragbare Geräte, Kommunikation & Netzwerke, Sensortechnik

Lieferumfang

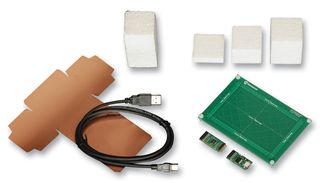

MGC3130 module, I2C to USB bridge module, Reference electrode, Hand brick set, USB cable.

Hinweise

90 Day Warranty only. After Expiration of Warranty returns must be processed via Microchip.
