Seite drucken
DEMOBCR60260VICTRLTOBO1

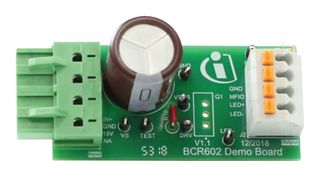

Evaluationsboard, LED-Controller BCR602, DC/DC, 60V, 200mA, linear, universelle Beleuchtung
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
HerstellerINFINEON
HerstellerteilenummerDEMOBCR60260VICTRLTOBO1
Bestellnummer3021570
Auch bekannt alsSP002798054
4 auf Lager
Ihr Bedarf geht darüber hinaus?
1–2 Werktage Lieferzeit
Standard-Lieferung bei Bestellung vor 17:00 Uhr
| Menge | |
|---|---|
| 1+ | CHF 14.890 |
Preiseinheit:Stück
Minimum: 1
Mehrere: 1
CHF 14.89 (ohne MwSt.)
Bestellnr. /Hinweis zur Position hinzufügen
Nur für diese Bestellung zu Ihrer Auftragsbestätigung, Rechnung und Versandanzeige hinzugefügt.
Diese Nummer wird der Auftragsbestätigung, der Rechnung, dem Versandschein, der Webbestätigungs-E-Mail und dem Etikett hinzugefügt.
Produktspezifikationen
HerstellerINFINEON
HerstellerteilenummerDEMOBCR60260VICTRLTOBO1
Bestellnummer3021570
Auch bekannt alsSP002798054
BausteintopologieLinear
Anzahl der Ausgänge1Ausgänge
Ausgangsstrom200mA
Ausgangsspannung60V
Eingangsspannung, min.8V
Eingangsspannung, max.60V
Core-ChipBCR602
DimmsteuerungAnalog, PWM
Lieferumfang des KitsDemoboard BCR602
Produktpalette-
SVHCNo SVHC (21-Jan-2025)
Produktbeschreibung
Dieses Demoboard umfasst den linearen DC/DC-LED-Controller-IC (200mA, 60V) BCR602 für universelle Beleuchtungsanwendungen. Der Baustein BCR602 bietet eine lineare Stromregelung, verschiedene Schutzfunktionen und flexible Dimm-Optionen. Das Board ist ausgelegt für die Designevaluierung von kostengünstigen, sehr zuverlässigen, dimmbaren LED-Engines/-Modulen mit BCR602. Es ist so konfiguriert, dass es einen Ausgangsstrom von 200mA hat.
- Versorgungsspannung: 8V bis 60V
- Unterdrückung der Restwelligkeit an der AC-Leitung
- Board konfigurierbar, Steuerung des LED-Stroms bis zu 1.5A
- Board geeignet zur Montage mit Transistorgehäusen der Typen SOT-223, DPAK, TO-220
- Flexible Eingangskapazität wählbar als Keramik-SMD-Baustein oder als Elektrolytkondensator
- Überhitzungsschutzfunktion vs Sperrschichttemperatur
- Hot-Plug-Schutz zum Minimieren des LED-Einschaltstroms
- Kostengünstiges Design-In und mehrere Schutzfunktionen für LEDs
- Keine Restwelligkeit an der LED für Licht ohne Flackern
- Mehrere Messfühler-Anschlussstifte für einfache Systemanalyse
Technische Spezifikationen
Bausteintopologie
Linear
Ausgangsstrom
200mA
Eingangsspannung, min.
8V
Core-Chip
BCR602
Lieferumfang des Kits
Demoboard BCR602
SVHC
No SVHC (21-Jan-2025)
Anzahl der Ausgänge
1Ausgänge
Ausgangsspannung
60V
Eingangsspannung, max.
60V
Dimmsteuerung
Analog, PWM
Produktpalette
-
Technische Dokumente (1)
Zugehörige Produkte
1 Produkt(e) gefunden
Gesetzgebung und Umweltschutz
Herkunftsland:
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.Herkunftsland:Germany
Land, in dem der letzte Fertigungsprozeß ausgeführt wurde.
Tarif-Nr.:84733020
US ECCN:EAR99
EU ECCN:NLR
RoHS-konform:Ja
RoHS
RoHS-Phthalate-konform:Ja
RoHS
SVHC:No SVHC (21-Jan-2025)
Produkt-Konformitätszertifikat herunterladen
Produkt-Konformitätszertifikat
Gewicht (kg):.24
