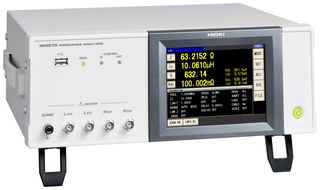

IM3570

Das Impedanzmessgerät IM3570 ist ein Analysegerät, das Impedanzen mit hoher Geschwindigkeit und Genauigkeit misst. Das Gerät bietet zwei Funktionen: eine Impedanzanalyse, die Sweep-Messungen von Frequenzen und Messsignalen ausführen kann, sowie eine LCR-Messung mit simultaner Anzeige von bis zu vier Messwerten mit eigenen Messbedingungen. Das Messgerät kann für vielfältige Anwendungen dienen, da sich verschiedenste Messbedingungen einstellen lassen, z. B. Messfrequenzen von 4Hz bis 5MHz und Messsignalpegel von 5mV bis 5V.

• Kontinuierliche LCR/DCR/Sweep-Messungen und High-Speed-Tests in einem Messgerät
• High-Speed-Tests in nur max. 1.5ms (1kHz) bzw. 0.5ms (100kHz) im LCR-Modus
• Messungen mit hoher Genauigkeit, Grundgenauigkeit des Z-Parameters: ±0.08%
• Durchführung von Frequenz-Sweeps, Pegel-Sweeps und Zeitintervall-Messungen im Analysemodus
• DC-Vorspannungsmessung, Komparator, BIN-Messung, Laden/Speichern über die Gerätefront, Speicherfunktion
• 5.7"-TFT-Farbanzeige mit Touchpanel
• Schnittstellen: EXT I/O (Handler), RS-232C, GP-IB, USB-Kommunikation, USB-Speicher, LAN
• Spannungsversorgungsbereich: 90V bis 264V AC, 50/60Hz, max. 150VA
• Abmessungen (B x H x T): 330mm x 119mm x 307mm

Lieferumfang

Impedanzanalysator (Messgerät), 1x Netzkabel, 1x Bedienungsanleitung, 1x Anleitung für PC-Kommunikation (auf CD-Rom).

Hinweise

Für dieses Produkt bieten wir zusätzlich Kalibrierservices (nur in Europa) an. Weitere Informationen zu den angebotenen Optionen erhalten Sie auf unserer Kalibrierungsseite.
