6069-471-000

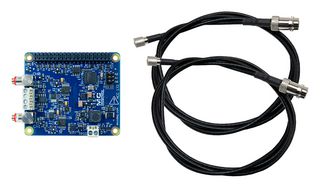

Evaluationsboard, DAQ-HAT, IEPE-Messung, 24Bit
Abbildung ggf. ähnlich. Alle Angaben ohne Gewähr. Ausschlaggebend sind die Produktinformationen des Herstellers.
- Hersteller:
- DIGILENT DIGILENT
- Herstellerteilenummer:
- 6069-471-000
- Bestellnummer:
- 3798631
- Technisches Datenblatt:
- 6069-471-000 Datasheet
Produktspezifikationen
Möchten Sie ähnliche Produkte ansehen? Wählen Sie einfach unten die gewünschten Merkmale aus und klicken Sie auf die Schaltfläche ×
- :
- -
- :
- -
- :
- -
- :
- -
- :
- -
- :
- Raspberry Pi
- :
- DAQ-HAT-Board, IEPE-Messung, 2 Koaxialkabel
- :
- -
Technische Dokumente (1)
CAD-Downloads
--Bitte auswählen...
✔
--Bitte auswählen...
×
Allgemeine Geschäftsbedingungen
CAD Models - Notice
CAD Models and drawings are provided to you on a revocable limited licence for your internal use only but remain the property of the manufacturer who retain all intellectual property rights and ownership. They are provided to assist you in decision making and as design guide but are not guaranteed to be error free, accurate or up to date and is not intended to be taken as advice.
Use of these CAD models and other options provided are downloaded and used entirely at your own risk and by continuing you confirm acceptance of the above.
Produktbeschreibung
Measurement Computing MCC 172 ist ein Spannungs-HAT (Hardware Attached on Top), das zur Verwendung mit Raspberry Pi® ausgelegt ist. MCC 172 verfügt über zwei Kanäle zum Durchführen von Schall- und Schwingungsmessungen von IEPE-Sensoren wie Beschleunigungsmessern und Mikrofonen. Nutzer können den IEPE-Erregerstrom ein- oder ausschalten. Jeder Kanal verfügt über einen A/D-Wandler. Beide A/D-Wandler teilen den gleichen Takt und sind synchronisiert, um Umwandlungen zur gleichen Zeit zu starten und so synchrone Daten zu erhalten. Es können mehrere MCC 172-HATs synchronisiert werden in einen einzigen Abtasttakt. Der Takt ist programmierbar für Abtastraten zwischen 51.2kS/s bis 200S/s. HAT-Konfigurationsparameter werden gespeichert in einem boardinternen EEPROM, der dem Raspberry Pi ermöglicht, die GPIO-Pins automatisch einzurichten, wenn der HAT angeschlossen ist. Die Open-Source-MCC DAQ HAT-Bibliothek mit Befehlen in C/C++ und Python ermöglicht die Entwicklung von Anwendungen auf dem Raspberry Pi mittels Linux. Es sind Console-basierte und UI-Beispielprogramme für jede API erhältlich.
- Zwei IEPE-Eingänge
- Zwei 24-Bit-A/D-Wandler mit 51.2kS/s (1 pro Kanal)
- AC-gekoppelt bei ± 5V
- 10-32- und Schraubanschlüsse für OEM-Unterstützung
- Synchrone A/D-Umwandlungen zwischen mehreren Boards
- Boardinterne Sample-Puffer ermöglichen eine schnelle Erfassung
- Externer digitaler Trigger-Eingang
- MCC DAQ HAT-Bibliothek unterstützt den Betrieb mit mehreren MCC-DAQ-HATs, die gleichzeitig laufen
- Jeder Kanal hat einen dedizierten A/D-Wandler
- Zwei differentielle, analoge 24-Bit-Eingangskanäle für simultane Erfassung von Daten mit Raten von bis zu 51.2kS/s
Lieferumfang
1 x MCC172, 2 Koaxialkabel (0.9m, mit 10-32-Stecker auf BNC-Buchse), Stiftleiste mit 2 Reihen à 20 Stifte (eingesteckt in den 40-poligen GPIO-Steckverbinder auf dem Pi-Board), 3 Jumper, 4 Abstandhalter, 4 Schrauben, 4 Muttern, Kurzanleitung mit MCC DAQ-HATs.
Mit Nachbestellung lieferbar
Abhängig von der Lieferzeit des Lieferanten, die ungefähr 06.06.22 beträgt, stehen weitere Lagerbestände zur Verfügung.
×
3
Sie können sich jetzt einen Nachschub sichern Bestellen Sie einfach Ihre gewünschte Menge und gehen Sie wie gewöhnlich zur Kasse. Die Menge, die jetzt nicht versendet werden kann, wird nachbestellt und versendet, sobald wir eine Lieferung von unserem Lieferanten erhalten. Ihr Auftrag wird Ihnen erst dann in Rechnung gestellt, wenn die Produkte an Sie versendet werden.
Aufgrund der Marktbedingungen dienen die Lieferzeiten nur zur allgemeinen Orientierung und können sich kurzfristig ändern
Benachrichtigen Sie mich, wenn das Produkt wieder vorrätig ist
CHF 472.16
Die Preiskalkulation ist nicht verfügbar. Nehmen Sie Kontakt zum Kundenservice auf.
- Preiseinheit:
- Stück
Mehrere: 1 Minimum: 1
| Menge | Preis | Ihr Preis |
|---|---|---|
| 1+ | CHF 472.16 | |
