MAXREFDES113A#

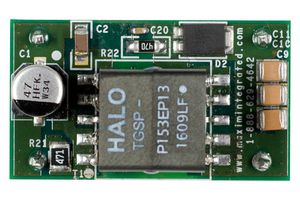

MAXREFDES113A# ist ein isoliertes Stromversorgungs-Referenzdesign-Board (24V bis 12V, 20W). Dieses Referenzdesign umfasst die komplette Steuerschaltung und alle elektrischen Bauelemente, die für die Entwicklung von isolierten Netzteilen (Flyback-Wandler) mit einem großen Eingangsspannungsbereich von 17V bis 36V und einer Ausgangsleistung von 20W erforderlich sind. Es wandelt 24V effizient in eine nützliche Spannung um, bei zahlreichen Leistungspegeln. Jede Stromversorgungsschiene ist isoliert mit einem jederzeit verfügbaren Transformator von mehreren, globalen Anbietern für eine schnelle, bequeme Transfomatorauswahl. Das Referenzdesign umfasst den Peak-Current-Mode-Wandler MAX17596 mit einer flexiblen Schaltfrequenz. Es ist so eingestellt, dass es bei 200kHz schaltet. Für EMI-empfindliche Anwendungen verfügt der Wandler MAX17596 über ein programmierbares Frequenz-Dithering-Schema, das einen Spread-Spectrum-Betrieb mit geringen elektromagnetischen Interferenzen ermöglicht. Diese universelle Stromversorgungslösung kann in folgenden Anwendungen eingesetzt werden: SPS, Netzteile in Telekommunikations- und Datenübertragungsanwendungen, isolierten Ladegeräten, Server & Embedded-Computing.

• Isoliert mit dem Transformator 750316112r01 von Würth
• Funktionale Isolation
• Kompakt und flexibel
• Minimale Anzahl externer Bauelemente; Ausgangsgenauigkeit: ± 5%
• Robuster Betrieb in anspruchsvollen Umgebungen
• 12V, 1.6A mit 20% Überschreitung
• Spitzen-Wirkungsgrad: 87%
• Stellt bis zu 1.6A (plus 20% Overhead) bei 12V bereit
• Einstellung für Anlaufspannung und Überspannungsschutz am Eingang (EN/UVLO, OVI)
• Gesamte Schaltung passt auf ein 20mm × 35mm großes Board

Anwendungen

Power-Management, Industrie, Automatisierung & Prozesssteuerung
