Stromverteilung für Kfz-Anwendungen
Dezentrale und elektrifizierte Stromverteilungssysteme durch intelligente Leistungsschalter von Infineon
Funktionen von intelligenten Leistungsschaltern
Typische Funktionen, die durch die intelligenten Leistungsschalter von Infineon umgesetzt werden:
- Batterieschutz
- Anschluss und Isolierung der Stromversorgung
- Leitungsschutz
- Lastschutz
- Aktiv im Parkzustand
Kundennutzen
Einfaches Design mit „funktionaler Sicherheit“
Ein großer Teil der intelligenten Leistungsschalter von Infineon ist bereits ISO-fähig oder ISO-konform, wobei alle neuen Geräte vollständig ISO-konform sind und eine umfassende Sicherheitsdokumentation verfügbar ist
Nahtlose Plattformskalierbarkeit

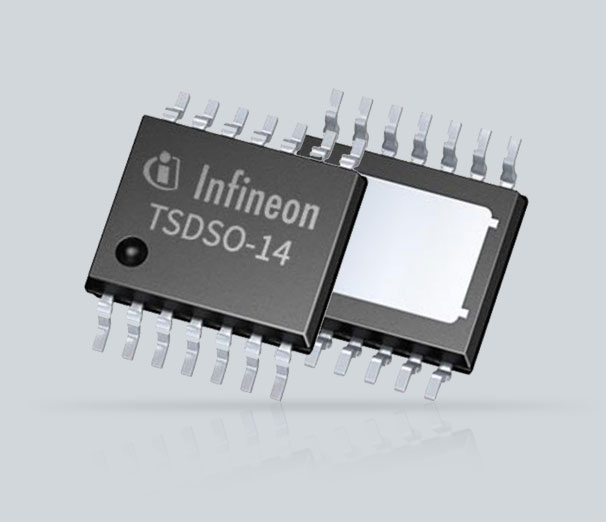

Pinkompatibilität in Bezug auf das gesamte PROFETTM-Portfolio in TSDSO-24- und TSDSO-14-Gehäusen und harmonisierte Steuerungsschnittstellen
Minimale Verlustleistung
Infineon bietet das breiteste Portfolio in Bezug auf RDS(on) sowie 12 V- und 48 V-Lösungen und optimiert jedes gängige Kühldesign in Bezug auf Preis und Leistung
Stromsparender Parkmodus
Die PROFETTM- und EICEDRIVERTM-Lösungen von Infineon bieten einen integrierten Leerlaufmodus, der einen minimalen Stromverbrauch beim Parken gewährleistet und gleichzeitig wichtige Fahrzeugfunktionen und eine superschnelles Neuaktivierung gewährleistet
Portfolio mit intelligenten Leistungsschaltern
PROFETTM-Drahtschutz
BTG7003A-1EPW
12 V, 3,6 mΩ, 15,7 A mit integriertem I²t-Drahtschutz und geeignet für ohmsche, induktive und kapazitive Lasten bis 15,7 A
BTG7016A-1EPW
12 V, 18 mΩ, 6,8 A mit integriertem I²t-Drahtschutz und geeignet für ohmsche, induktive und kapazitive Lasten bis 6,8 A

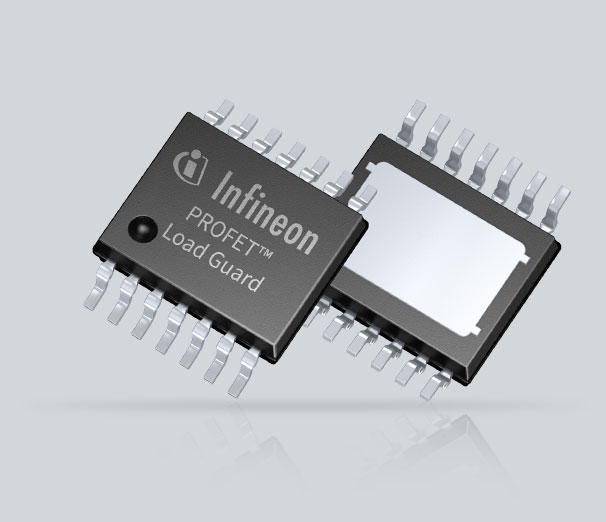

PROFETTM-Lastenschutz
BTG7090-1EPL
Intelligenter 1-Kanal-High-Side-Leistungsschalter mit 12 V, 90 mΩ, 2 A und einstellbarer Strombegrenzung bis 4,34 A
BTG7090-2EPL
Intelligenter 2-Kanal-High-Side-Schalter mit 12 V, 90 mΩ, 2 A und einstellbarer Überstrombegrenzung bis 4,3 A
PROFETTM+2
BTS7200-2EPC
Ansteuerfähigkeit von intelligenten High-Side-Schaltern, geeignet für 1,2 A-Lasten (einschließlich Relais) und hohe Einschaltstromlasten mit außergewöhnlicher Startfähigkeit bis 2,7 V
BTS7200-4EPA
Ansteuerfähigkeit von High-Side-Leistungsschaltern, geeignet für 1 A-Lasten (einschließlich Relais) und hohe Einschaltstromlasten wie bei R5W-Lampen
EiceDRIVERTM-APD

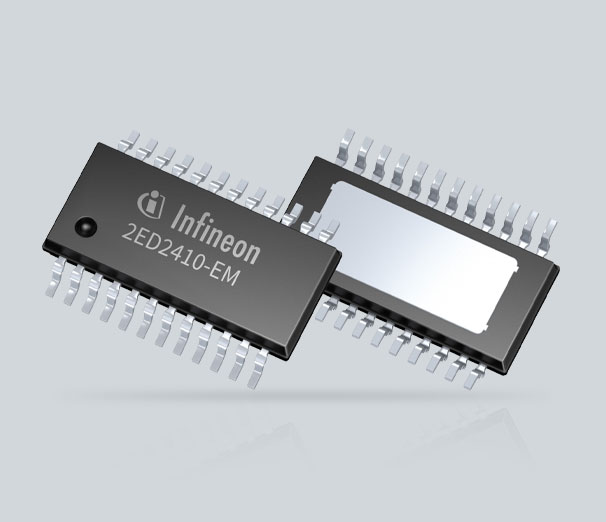

2ED2410-EM
Intelligenter analoger High-Side-MOSFET-Gate-Treiber mit niedrigem Betriebsstrom im Leerlauf < 50 µA. Leerlaufbetrieb mit einem Laststrom-Bypass von 15 mA

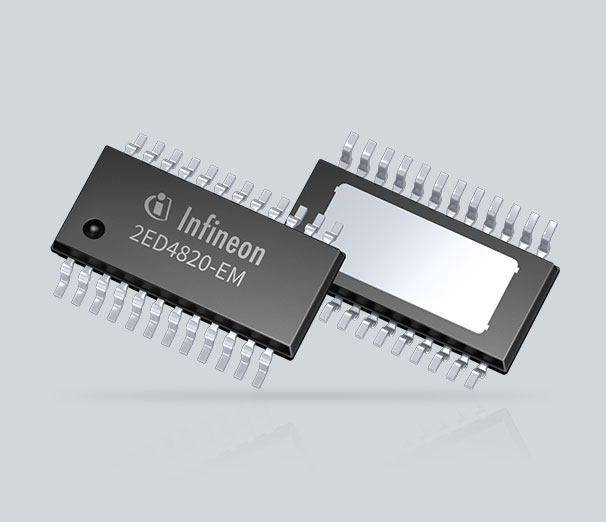

2ED4820-EM
Intelligenter High-Side-n-Kanal-MOSFET-Gate-Treiber mit zwei unabhängigen High-Side-Gate-Treiber-Ausgängen mit 1 A Pull-down, 0,3 A Pull-up zum schnellen Ausschalten/Einschalten
