HHV-25JT-52-4M7
Résistance traversante, 4.7 Mohm, HHV Series, 250 mW, ± 5%, Axial, 1.6 kV

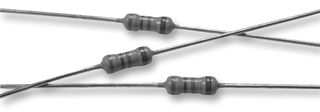

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantYAGEO
Réf. FabricantHHV-25JT-52-4M7
Code Commande1779367
Gamme de produitHHV Series
Fiche technique
5 En Stock
10’000 Vous pouvez réserver des unités dès maintenant
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 10+ | CHF 0.080 |
| 100+ | CHF 0.0468 |
| 500+ | CHF 0.0423 |
| 1000+ | CHF 0.0387 |
| 2500+ | CHF 0.0382 |
| 5000+ | CHF 0.0365 |
Prix pour :Pièce
Minimum: 10
Multiple: 10
CHF 0.80 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantYAGEO
Réf. FabricantHHV-25JT-52-4M7
Code Commande1779367
Gamme de produitHHV Series
Fiche technique
Résistance4.7Mohm
Gamme de produitHHV Series
Puissance250mW
Tolérance de résistance± 5%
Type de boîtier de résistanceAxial
Tension1.6kV
Technologie de résistanceCouche métallique
Coefficient de température± 200ppm/°C
Type RésistanceHaute tension
Diamètre du produit2.4mm
Longueur du produit6.3mm
Largeur du produit-
Température d'utilisation min-55°C
Température d'utilisation Max.155°C
Qualification-
SVHCNo SVHC (27-Jun-2024)
Aperçu du produit
Les séries HHV de Yageo (Phycomp) sont des résistances haute tension et haute résistance ohmique. Ces résistances sont constituées d’un film de glaçure métallique avec des connexions étamées en cuivre électrolytique soudées aux extrémités des capuchons. Les résistances sont recouvertes de couches de laque rose. La résistance d'isolement est supérieure à 10 000 Mohm IEC 60115-1 4,6 pouces en Bloc-V pendant 60 secondes.
- Gamme de résistance de 100K ohms à 68M ohms pour les valeurs des décades E24 et E96
- Tolérances de résistance ±1, ±5%, coefficient de température ±200ppm/°C
- Options de puissance 1/4W, 1/2W, 1W, 2W, 3W nominale
- Disponible dans des styles normaux et miniatures
- Tension d'utilisation 1600V, 3500V, 5000V, 7000V maximale (DC)
- Résistant en tension sur l'isolant 300V, 500V et 700V, plage de température d'utilisation -55°C à +155°C
- Tension d'utilisation 3000V, 7000V, 10000V, 14000V maximale (DC)
- Le revêtement multicouche antidéflagrant est conforme UL-94V-0
- La fonction antidéflagrante répond au test de surcharge UL-1412
- Résistance Tension élevée
Spécifications techniques
Résistance
4.7Mohm
Puissance
250mW
Type de boîtier de résistance
Axial
Technologie de résistance
Couche métallique
Type Résistance
Haute tension
Longueur du produit
6.3mm
Température d'utilisation min
-55°C
Qualification
-
Gamme de produit
HHV Series
Tolérance de résistance
± 5%
Tension
1.6kV
Coefficient de température
± 200ppm/°C
Diamètre du produit
2.4mm
Largeur du produit
-
Température d'utilisation Max.
155°C
SVHC
No SVHC (27-Jun-2024)
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85322400
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (27-Jun-2024)
