534B1502FC
Potentiomètre rotatif, Bobiné, 5 kohm, 10 Tour(s), Linéaire, 2 W, ± 5%, 534 Series

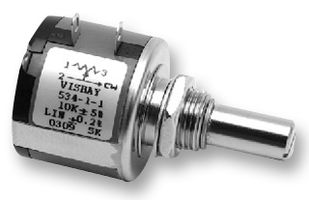

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantVISHAY
Réf. Fabricant534B1502FC
Code Commande2113057
Gamme de produit534 Series
Egalement appelé534-11502
Fiche technique
4 En Stock
5 Vous pouvez réserver des unités dès maintenant
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | CHF 26.260 |
| 10+ | CHF 18.990 |
| 20+ | CHF 17.020 |
Prix pour :Pièce
Minimum: 1
Multiple: 1
CHF 26.26 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantVISHAY
Réf. Fabricant534B1502FC
Code Commande2113057
Gamme de produit534 Series
Egalement appelé534-11502
Fiche technique
Résistance, piste5kohm
Nombre de tours10Tour(s)
Type de pisteLinéaire
Puissance2W
Tolérance de résistance± 5%
Gamme de produit534 Series
Montage du potentiomètreMontage sur panneau
Diamètre, axe6.34mm
Accouplements, nombre de1
Type d'ajustementFente tournevis
Longueur de l'axe20.62mm
Coefficient de température20ppm/°C
Type de potentiomètre-
Technologie de résistanceBobiné
Bornes de potentiomètreCosse à souder
Type de boîtier de résistance-
Longueur du produit39.67mm
Largeur du produit-
Hauteur du produit-
Température d'utilisation min-55°C
Température de fonctionnement max..125°C
SVHCLead (25-Jun-2020)
Aperçu du produit
Le 534B1502FC est un potentiomètre rotatif standard de 500kR, 2W, 1 tour pour montage sur Douille panneau, avec réglage de la fente du tournevis et piste linéaire. Le potentiomètre multi-tours de 7/8 pouces comprend des extensions d'arbre arrière et un roulement de support.
- Couple élevé, prise centrale et embrayage à friction
- Marquages spéciaux et extensions d'arbre avant
Spécifications techniques
Résistance, piste
5kohm
Type de piste
Linéaire
Tolérance de résistance
± 5%
Montage du potentiomètre
Montage sur panneau
Accouplements, nombre de
1
Longueur de l'axe
20.62mm
Type de potentiomètre
-
Bornes de potentiomètre
Cosse à souder
Longueur du produit
39.67mm
Hauteur du produit
-
Température de fonctionnement max..
125°C
Nombre de tours
10Tour(s)
Puissance
2W
Gamme de produit
534 Series
Diamètre, axe
6.34mm
Type d'ajustement
Fente tournevis
Coefficient de température
20ppm/°C
Technologie de résistance
Bobiné
Type de boîtier de résistance
-
Largeur du produit
-
Température d'utilisation min
-55°C
SVHC
Lead (25-Jun-2020)
Documents techniques (2)
Produits de remplacement pour 534B1502FC
1 produit trouvé
Produits associés
1 produit trouvé
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Mexico
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85334010
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :Lead (25-Jun-2020)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.023587
