RTA-BNDL

Le RTA-BNDL est un package comprenant l'oscilloscope RTA4004, l'option bande passante 1GHz RTA-B2410 et le package d'application RTA-PK1. Les applications cibles sont les applications générales, le marché de la R&D, le développement de l'électronique de puissance, la conception et la validation de la conversion de puissance (par exemple, un convertisseur DC-DC), la stabilité de l'alimentation, le débogage EMI (réglage de fréquence direct, corrélation temps-fréquence, diagramme en cascade), le débogage R&D - alimentations, le débogage R&D des bus série, les tests de fabrication et la réparation. Ce package comprend un analyseur de spectre (spectrogramme), un analyseur de protocole, un générateur de motifs et de formes d'onde, un voltmètre numérique intégré, un analyseur de réponse en fréquence, un compteur de déclenchement, un déclenchement et un décodage (I2C/SPI, UART/RS-232/422/485, CAN/LIN I2S audio, MIL-STD-1553 et ARINC-429), une analyse de puissance.

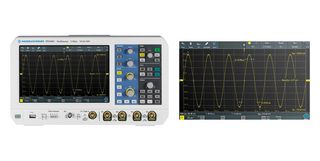

• Oscilloscope RTA4004, 4 canaux, 200MHz
• 2.5GSPS/canal, taux d'échantillonnage entrelacé 5GSPS
• Écran tactile capacitif 10", 1280 × 800 pixels
• Historique et mémoire segmentée en mode segmentation rapide jusqu'à 700 000 formes d'onde/s
• Précision de la base de temps de ±0,5ppm
• ADC 10 bits avec une résolution jusqu'à 16 bits
• Sensibilité d'entrée minimale de 500µV/div
• Fonction historique standard

Contenu

Oscilloscope RTA4004 4 canaux 200MHz, option de bande passante RTA-B2410 1GHz, pack d'applications RTA-PK1 (générateur arbitraire RTA-B6, déclencheur et décodage I2C/SPI RTA-K1, déclencheur et décodage UART/RS232 RTA-K2, déclencheur et décodage CAN/LIN RTA-K3, déclencheur et décodage I2S RTA-K5, T&D MIL-1553 RTA-K6, T&D ARINC 429 RTA-K7, historique et mémoire segmentée RTA-K15, analyse de puissance RTA-K31, analyse de diagramme de Bode RTA-K36, spectre RTA-K37, sonde passive 500MHz par canal, cordon d'alimentation.

Remarques

In addition, we have calibration services for this product (Europe only). Visit our calibration service page to see details of what options are available.
