EVB-LAN9500A-MII

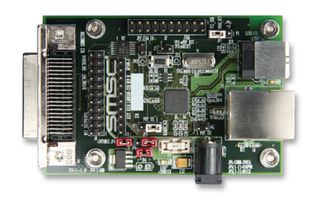

L'EVB-LAN9500A-MII est une carte d'évaluation qui utilise le LAN9500A pour fournir une interface USB vers Ethernet entièrement fonctionnelle. La carte fournit des ports Ethernet et USB entièrement intégrés via les connecteurs sur carte RJ45 et USB type B. L'EVB-LAN9500A-MII peut être configurée pour un fonctionnement auto-alimenté ou alimenté par bus et supporte des modes PHY interne et externe. Un PHY externe peut être connecté via le connecteur sur carte MII femelle à 40 broches. La mémoire intégrée EEPROM 256 x 8 est utilisée pour charger les paramètres de configuration USB de l'EVB-LAN9500A-MII et l'adresse MAC. Le LAN9500A est solution haute performance à faible facteur de forme pour les ponts de port USB vers Ethernet 10/100.

• Contrôleur Ethernet 10/100 LAN9500A
• Port Ethernet
• Entrée d'alimentation 5V
• Points de test MII
• Connecteur MII femelle
• Connecteur USB type B
• Embase JTAG
• GPIO/Embase strap

Applications

Conception embarquée et Développement, Communications et Réseaux, Electronique Grand Public, Industrie

Remarques

Garantie de 90 jours seulement Après l'expiration de cette garantie, les retours sont à organiser avec Microchip.
