2460

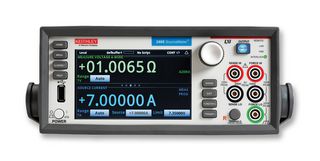

L'unité de source et mesure (SMU) 2460 est la nouvelle génération d'instruments Keithley, 100V, 7A et 100W. Elle apporte vraiment les tests de la loi d'ohm (courant, tension et résistance) au bout de vos doigts. Son interface utilisateur graphique (GUI) innovante et la technologie tactile capacitive avancée, permettent une utilisation intuitive et minimiser la courbe d'apprentissage pour permettre aux ingénieurs et aux scientifiques d'apprendre plus vite, travailler plus intelligemment, et d'inventer plus facile. Grâce à sa capacité de courant continu et d'impulsion de 7 A, le 2460 est optimisé pour caractériser et tester des matériaux, dispositifs et modules haute puissance tels que le SiC, le nitrure de gallium (GaN), les convertisseurs DC-DC, les MOSFET de puissance, les cellules et panneaux solaires, les LED et systèmes d'éclairage, piles et batteries électrochimiques, et bien plus encore. Ces nouvelles capacités, combinées aux décennies d'expertise de Keithley dans le développement d'instruments SMU de haute précision et de haute précision, feront du 2460 un « instrument incontournable » pour les applications à courant élevé en laboratoire et en rack pour les années à venir.

• Capacités d'analyse, de traçage de courbes et des systèmes I-V pour une fraction de leur coût
• Écran tactile capacitif, 5 pouces, haute résolution, GUI
• Précision de base de la mesure 0,012% résolution 6½ Digits
• Large couverture jusqu'à 105V, impulsion 7A DC/7A, 100W maximum
• Fonctionnement source et récepteur (4 quadrants)
• Quatre modes "Quickset" pour une configuration et des mesures
• Aide contextuelle sur panneau avant
• Prises d'entrée banane sur panneau avant et connexions phoenix sur panneau arrière
• 2460 modes de programmation script SCPI et TSP®
• 106 x 255 x 425mm, Poids 4.04Kg avec bumpers, 88 x 213 x 403mm, Poids 3.58Kg sans bumpers (HxLxP)

Contenu

Unité SourceMeter® 2460, cordons de test haute performance, câble USB-B-1 de type A vers type B, connecteur d'accouplement de verrouillage de sécurité CS-1616-3, câble CA-180-3A TSP-link/Ethernet, guide de démarrage rapide Documentation disponible sur www.tek.com. Logiciel de création de scripts de test, logiciel de démarrage Kick Start, pilotes LabVIEW et IVI disponibles sur www.tek.com.

Avertissements

Des tensions dangereuses peuvent être présentes sur toutes les bornes de sortie et de garde. Pour éviter les chocs électriques pouvant causer des blessures ou la mort, ne jamais établir ou rompre les connexions avec le 2460 lorsque l'instrument est sous tension.
