S9B-XH-A (LF)(SN)

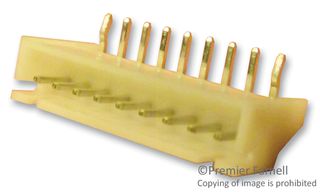

Header mâle, Angle Droit, Fil à carte, 2.5 mm, 1 Rangée(s), 9 Contact(s), Traversant à angle droit
Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantJST / JAPAN SOLDERLESS TERMINALS
Réf. FabricantS9B-XH-A (LF)(SN)
Code Commande1516297
Gamme de produitXH
Fiche technique
14’979 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 10+ | CHF 0.419 |
| 100+ | CHF 0.333 |
| 500+ | CHF 0.302 |
| 1000+ | CHF 0.285 |
| 2500+ | CHF 0.268 |
| 5000+ | CHF 0.255 |
Prix pour :Pièce
Minimum: 10
Multiple: 10
CHF 4.19 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantJST / JAPAN SOLDERLESS TERMINALS
Réf. FabricantS9B-XH-A (LF)(SN)
Code Commande1516297
Gamme de produitXH
Fiche technique
Système de connecteurFil à carte
Pas2.5mm
Nombre de rangées1Rangée(s)
Nombre de contacts9Contact(s)
Type de terminaison de contactTraversant à angle droit
Gamme de produitXH
Connecteur ShroudGainé
Matériau du contactLaiton
Plaquage du contactContacts plaqués étain
Type de connecteurHeader PCB
SVHCMelamine (23-Jan-2024)
Aperçu du produit
Le S9B-XH-A(LF)(SN) est un connecteur au pas de 2,5mm, 9 contacts à sertir, 3A, 250V maximale. Ce connecteur fil-à-carte déconnectable blindé à angle droit de la série XH est constitué d'un support en alliage de cuivre recouvert de cuivre étamé, d'une plaquette PA blanche ayant un sens de montage de la carte de circuit imprimé à entrée latérale. Ce connecteur a été développé avec comme base la haute fiabilité et la polyvalence des connecteurs de la série NH. Le connecteur est très petit avec une hauteur de montage de 9,8 mm et 22AWG.
- Contact faisceau plié original
- Résistance de contact maximale 10R
- Résistance d'isolement 1000MR Min.
- Température d'utilisation -25 à 85°C
Spécifications techniques
Système de connecteur
Fil à carte
Nombre de rangées
1Rangée(s)
Type de terminaison de contact
Traversant à angle droit
Connecteur Shroud
Gainé
Plaquage du contact
Contacts plaqués étain
SVHC
Melamine (23-Jan-2024)
Pas
2.5mm
Nombre de contacts
9Contact(s)
Gamme de produit
XH
Matériau du contact
Laiton
Type de connecteur
Header PCB
Documents techniques (1)
Produits associés
1 produit trouvé
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :Melamine (23-Jan-2024)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.008835
