B16B-PH-K-S (LF)(SN)
Header mâle, Fil à carte, 2 mm, 1 Rangée(s), 16 Contact(s), Traversant, droit, PH

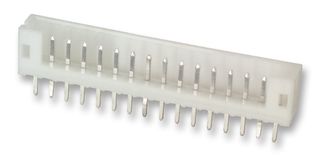

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantJST / JAPAN SOLDERLESS TERMINALS
Réf. FabricantB16B-PH-K-S (LF)(SN)
Code Commande1830770
Gamme de produitPH
Fiche technique
76’717 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 10+ | CHF 0.386 |
| 100+ | CHF 0.340 |
| 500+ | CHF 0.293 |
| 1000+ | CHF 0.257 |
| 2500+ | CHF 0.243 |
| 5000+ | CHF 0.229 |
Prix pour :Pièce
Minimum: 10
Multiple: 10
CHF 3.86 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantJST / JAPAN SOLDERLESS TERMINALS
Réf. FabricantB16B-PH-K-S (LF)(SN)
Code Commande1830770
Gamme de produitPH
Fiche technique
Système de connecteurFil à carte
Pas2mm
Nbre de rangées1Rangée(s)
Nbre de contacts16Contact(s)
Type de terminaison de contactTraversant, droit
Gamme de produitPH
Connecteur ShroudGainé
Matériau du contactLaiton
Plaquage du contactContacts plaqués étain
Type de connecteurHeader PCB
Aperçu du produit
B16B-PH-K-S (LF)(SN) is a PH series disconnect able crimp-style header. This thin, low-profile connector features a 2.0mm pitch, stands 8.0mm high after mounting, and is 4.5mm wide. It is designed to meet the demand for high-density connections of internal wires to printed circuit boards. The connector is compact, highly reliable, and cost-effective. Recognized to E60389 and R75087.
- Reliable contact, fully shrouded header, 2.0mm pitch
- Printed circuit board retention mechanism, surface mount model (SMT)
- 16 number of circuits, natural (white) colour
- Top entry type, clinched indication
- 2A AC/DC (AWG #24)current rating, 100V AC/DC voltage rating
- Applicable PC board thickness range from 0.8 to 1.6mm
- 10mohm max contact resistance (initial value), 1,000Mohm min insulation resistance
- Temperature range from -25 to +85°C
Avertissements
Market demand for this product has caused an extension in leadtimes. Delivery dates may fluctuate. Product exempt from discounts.
Spécifications techniques
Système de connecteur
Fil à carte
Nbre de rangées
1Rangée(s)
Type de terminaison de contact
Traversant, droit
Connecteur Shroud
Gainé
Plaquage du contact
Contacts plaqués étain
SVHC
No SVHC (21-Jan-2025)
Pas
2mm
Nbre de contacts
16Contact(s)
Gamme de produit
PH
Matériau du contact
Laiton
Type de connecteur
Header PCB
Documents techniques (1)
Produits associés
2 produit(s) trouvé(s)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Malaysia
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Malaysia
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85366930
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.001
