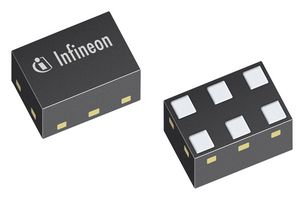

BGA824N6E6327XTSA1
Amplificateur RF, gain 17 dB/ Bruit 0.55 dB, 1,55 GHz à 1.615 GHz, Alimentation 1.5 V à 3.3 V TSNP-6
Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantINFINEON
Réf. FabricantBGA824N6E6327XTSA1
Code Commande2565690
Egalement appeléBGA 824N6 E6327, SP001079364
Fiche technique
83’674 En Stock
Vous en voulez davantage ?
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | CHF 0.545 |
| 10+ | CHF 0.471 |
| 100+ | CHF 0.407 |
| 500+ | CHF 0.338 |
| 1000+ | CHF 0.325 |
| 2500+ | CHF 0.310 |
| 5000+ | CHF 0.295 |
Prix pour :Pièce (fournie en bande découpée)
Minimum: 1
Multiple: 1
CHF 0.54 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantINFINEON
Réf. FabricantBGA824N6E6327XTSA1
Code Commande2565690
Egalement appeléBGA 824N6 E6327, SP001079364
Fiche technique
Fréquence, min.1.55GHz
Fréquence Max.1.615GHz
Gain17dB
Bruit0.55dB
Type de boîtier CI RFTSNP
Nbre de broches6Broche(s)
Tension, alimentation min.1.5V
Tension d'alimentation Max.3.3V
Température d'utilisation min-40°C
Température d'utilisation Max.85°C
Gamme de produit-
Normes Qualification Automobile-
MSLMSL 1 - Illimité
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
BGA824N6E6327XTSA1 is a silicon germanium, low-noise amplifier. It is ideal for all global navigation satellite systems (GNSS) like GPS, GLONASS, Beidou, Galileo and others.
- Qualified for industrial applications according to the relevant tests of JEDEC47/20/22
- Digital on/off switch, RF output internally matched to 50 ohm
- Low external component count, 2kV HBM ESD protection (including AI-pin)
- Operating frequency range from 1164 to 1615MHz
- Supply voltage from 1.5 to 3.6V (TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz)
- Supply current is 3.8mA at ON-mode, TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1550-1615MHz
- Insertion power gain is 17dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Noise figure is 0.55dB typ at TA=25°C, VCC=1.8V, VPON, ON=1.8V, VPON, OFF=0V, f=1575MHz
- Ultra small TSNP-6-2 leadless package
- Ambient temperature range from -40 to 85°C
Avertissements
La forte demande du marché pour ce produit, entraîné une augmentation des délais. Les dates de livraison peuvent varier. Produit exempt de remises.
Spécifications techniques
Fréquence, min.
1.55GHz
Gain
17dB
Type de boîtier CI RF
TSNP
Tension, alimentation min.
1.5V
Température d'utilisation min
-40°C
Gamme de produit
-
MSL
MSL 1 - Illimité
Fréquence Max.
1.615GHz
Bruit
0.55dB
Nbre de broches
6Broche(s)
Tension d'alimentation Max.
3.3V
Température d'utilisation Max.
85°C
Normes Qualification Automobile
-
SVHC
No SVHC (21-Jan-2025)
