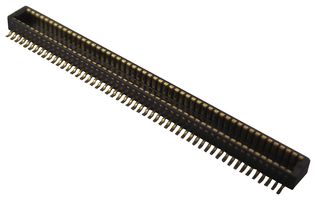

DF40C-100DP-0.4V(51)

La DF40C-100DP-0.4V(51) est une fiche, double rangée, Série DF40, avec un pas de 0,4mm et une hauteur d'empilement de 1,5mm. Il est doté d'une conception peu encombrante avec une largeur de connecteur minimale, tout en conservant une zone de vide suffisante pour un montage facile par pick-and-place. Malgré leur petite taille et leur faible encombrement, les contacts fournissent des forces de contact importantes et une longueur d'accouplement effective de 0,45 mm sur une hauteur d'empilement de 1,5 mm. Ce connecteur utilise un système de verrouillage qui évite les problèmes de déconnexion accidentelle et émet un clic tactile clair pour s'assurer que l'accouplement est terminé. L'utilisation de nervures de guidage permet 0,33mm d'autoalignement sur ce connecteur. Les deux côtés du connecteur ont été renforcés avec l'ajout de nervures pour l'absorption des chocs. Des barrières plaquées au nickel ont été ajoutées pour protéger les zones de contact contre une éventuelle mèche de soudure. Une fois accouplé, la conception du connecteur recouvre les contacts, ce qui permet d'éloigner la poussière et autres débris des contacts.

• 100 voies
• Sans cosse de rétention
• Contact CMS droit, placage de contact en or
• Taux de transmission de 20Gbps.
• Isolant LCP noir, contact en bronze phosphoreux et plaqué or
• Type standard non blindé
• 0.3A, 50VAC/DC
• Température d'utilisation de -55°C à +85°C

Remarques

Les contacts dans chacun des 4 coins servent uniquement de supports métalliques pour souder et ne doivent PAS être utilisés pour le transport de courant.
