MDO-2302A
Oscilloscope MSO / MDO, MDO-2000A Series, 2 canaux, 300 MHz, 2 GSPS, 20 Mpts, 1.17 ns

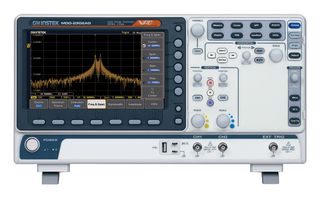

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantGW INSTEK
Réf. FabricantMDO-2302A
Code Commande3577822
Gamme de produitMDO-2000A Series
Fiche technique
Modèle non fabriqué
Informations produit
FabricantGW INSTEK
Réf. FabricantMDO-2302A
Code Commande3577822
Gamme de produitMDO-2000A Series
Fiche technique
Gamme de produitMDO-2000A Series
Nombre de Voies2 canaux
Bande passante300MHz
Taux d'échantillonnage2GSPS
Affichage de la profondeur de mémoire20 Mpts
Temps de montée calculé1.17ns
Type d'affichage de l'oscilloscopeWVGA TFT Couleur
Contenu du kitMDO équipes avec analyseur de spectre, Sonde GTP-300B-4, Manuel d'utilisation CD, Cordon d'alimentation
Garantie constructeur3 ans
Type de fiche-
SVHCNo SVHC (10-Jun-2022)
Aperçu du produit
- Oscilloscope à mémoire numérique 300MHz, 2 canaux, avec analyseur de spectre
- Profondeur de mémoire par canal 20M et technologie d'affichage de forme d'onde VPO
- Taux de mise à jour de la forme d'onde jusqu'à 120 000 wfms/s
- Écran LCD TFT 8" WVGA
- La FFT de 1M Max. fournit des mesures de résolution de domaine de fréquence plus élevées
- Fonctions de filtrage passe-haut, passe-bas et passe-bande
- 29 000 mémoires segmentées et fonctions de recherche de forme d'onde
- Fonction de déclenchement et de décodage du bus série I2C/UART/CAN/LIN
- La fonction journal de données est capable de suivre les changements de signal jusqu'à 1000 heures
- Fonction de stockage réseau et fonction de test de masque
Contenu
Oscilloscope à mémoire numérique, Cordon d'alimentation, Certificat d'étalonnage, CD-ROM (avec guide de démarrage rapide, manuel d'utilisation, manuel de programmation), Sonde passive (une sonde par voie).
Remarques
Services d'étalonnage disponibles pour ce produit. Choisissez un service d'étalonnage standard ou un étalonnage accrédité UKAS reconnu internationalement Consultez notre page dédiée à l'étalonnage pour plus d'information
Spécifications techniques
Gamme de produit
MDO-2000A Series
Bande passante
300MHz
Affichage de la profondeur de mémoire
20 Mpts
Type d'affichage de l'oscilloscope
WVGA TFT Couleur
Garantie constructeur
3 ans
SVHC
No SVHC (10-Jun-2022)
Nombre de Voies
2 canaux
Taux d'échantillonnage
2GSPS
Temps de montée calculé
1.17ns
Contenu du kit
MDO équipes avec analyseur de spectre, Sonde GTP-300B-4, Manuel d'utilisation CD, Cordon d'alimentation
Type de fiche
-
Documents techniques (1)
Produits associés
1 produit trouvé
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Taiwan
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Taiwan
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :90302000
US ECCN:3A992.g
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:À déterminer
SVHC :No SVHC (10-Jun-2022)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :1.814368
