AE15B-UW-S15-DIN
Conv. DC/DC, montage sur rail DIN isolé, 7,5:1, 15 W, 1 sortie, 15 V, 1 A

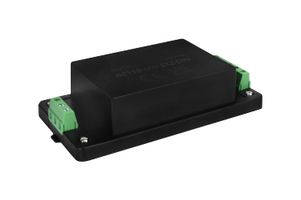

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantCUI
Réf. FabricantAE15B-UW-S15-DIN
Code Commande4132779
Gamme de produitAE15B-UW Series
Fiche technique
Modèle non fabriqué
Informations produit
FabricantCUI
Réf. FabricantAE15B-UW-S15-DIN
Code Commande4132779
Gamme de produitAE15B-UW Series
Fiche technique
Applications Alimentation-
Rapport d'entrée7,5:1
Puissance de sortie Max.15W
Nbre de sorties1 sortie
Tension de sortie - Sortie 115V
Courant de sortie - Sortie 11A
Tension, sortie 2-
Courant de sortie, sortie 2-
Régulation de sortieRégulé
Tension, isolation5.6kV
Type de sortie de convertisseur DC/DCFixe
Tension d'entrée DC Nom800V
Largeur70mm
Hauteur39mm
Profondeur135mm
Tension, entrée c.c. min.200V
Tension d'entrée DC Max.1.5kV
Gamme de produitAE15B-UW Series
Aperçu du produit
AE15B-UW-S15-DIN is an AE15B-UW series 15W isolated DC/DC converter offering 5600VDC isolation and a wide input voltage range from 200 to 1500VDC. This carries an operating temperature range of -40 to +70°C, making it a reliable option for renewable energy applications such as solar power equipment, wind turbines, and electric charging stations. It includes output over-voltage, overcurrent, and short circuit protection. Certified to 62109-1: EN, BS EN, meets UL 1714, CSA C22.2 No. 107.1.
- Nominal output voltage is 15VDC, maximum output current is 1.0A
- Typical efficiency is 80% (measured at 800VDC input voltage, full load)
- Ultra-wide 7.5:1 input voltage range
- Input reverse polarity and under voltage protection
- Reinforced insulation
- DIN-rail mount mounting style
- Switching frequency is 65KHz
- Black flame-retardant heat-resistant plastic (UL94V-0) case material
- Dimension is 135.00 x 70.00 x 39.00mm
Spécifications techniques
Applications Alimentation
-
Puissance de sortie Max.
15W
Tension de sortie - Sortie 1
15V
Tension, sortie 2
-
Régulation de sortie
Régulé
Type de sortie de convertisseur DC/DC
Fixe
Largeur
70mm
Profondeur
135mm
Tension d'entrée DC Max.
1.5kV
SVHC
No SVHC (10-Jun-2022)
Rapport d'entrée
7,5:1
Nbre de sorties
1 sortie
Courant de sortie - Sortie 1
1A
Courant de sortie, sortie 2
-
Tension, isolation
5.6kV
Tension d'entrée DC Nom
800V
Hauteur
39mm
Tension, entrée c.c. min.
200V
Gamme de produit
AE15B-UW Series
Documents techniques (1)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Sudan
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Sudan
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85044095
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (10-Jun-2022)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.21
