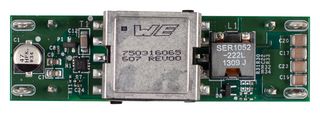

MAXREFDES116A#

Le MAXREFDES116A# est une carte conception de référence pour alimentation isolée de 24V à 5V, 40W. Il s'agit d'une conception efficace topologie pince active avec entrée 24V et sortie 5V à 40W de puissance (8A). La conception comprend un MAX17599, une pince active, un faible IQ, un contrôleur PWM en mode courant avec une large plage d'entrée optimisée. Le MAX17599 contient tous les circuits de commande nécessaire pour la conception d'alimentations industrielles à convertisseur direct isolé à large entrée. La conception de référence présente une topologie de réinitialisation de transformateur à pince active pour les convertisseurs directs. Cette topologie de réinitialisation présente plusieurs avantages, notamment une tension réduite sur les commutateurs, une réduction de la taille du transformateur en raison d'une plus grande oscillation de flux admissible et une efficacité améliorée en raison de l'élimination des circuits d'amortissement dissipatifs. Il est utilisé dans les API, les alimentations télécom/datacom, les chargeurs de batterie isolés, les serveurs et l'informatique embarquée. Isolé avec un transformateur facilement disponible de plusieurs fournisseurs mondiaux et permet une sélection rapide et pratique du transformateur.

• Isolation fonctionnelle
• Compact et flexible
• Faible puissance dissipée
• L'efficacité maximale de 91,5% et la conception sont définies pour passer à 350KHz
• Très peu de composants externes
• Fonctionnement robuste dans des environnements défavorables
• Réglage de la tension de démarrage et de la protection contre les surtensions d'entrée (EN/UVLO, OVI)
• L'ensemble du circuit tient sur une carte de 20mm x 70mm
• Fonctionne sur une plage de tension d'entrée de 17V à 36V et fournit jusqu'à 8A à une sortie de 5V
