LTC2953IDD-1#PBF

Le LTC®2953 est un contrôleur marche/arrêt à bouton-poussoir avec surveillance de la tension. Ce contrôleur marche/arrêt à bouton-poussoir gère l'alimentation du système via une interface à bouton-poussoir. Une sortie d'activation bascule l'alimentation du système tandis qu'une sortie d'interruption fournit un état de bouton-poussoir anti-rebond. La sortie d'interruption peut être utilisée dans des applications pilotées par menu pour demander une mise hors tension du système Il dispose également de moniteurs d'alimentation d'entrée et de sortie. Un comparateur de panne de courant non engagé fournit des informations de surveillance d'entrée en temps réel, tandis qu'un comparateur de verrouillage de sous-tension sans problème déclenche une mise hors tension du système. Le comparateur de verrouillage de sous-tension empêche le système de s'alimenter à partir d'une alimentation faible. La sortie de réinitialisation reste basse jusqu'à ce que l'entrée de surveillance de l'alimentation ait été conforme pendant 200ms. Les applications typiques sont le contrôle du chemin d'alimentation par bouton-poussoir, le superviseur d'alimentation par batterie, l'instrumentation portable, les PDA, les serveurs lames, les ordinateurs de bureau et les ordinateurs portables.

• L'entrée de moniteur d'alimentation réglable est comparée à une référence interne précise de 0,5V
• Large plage de tension d'utilisation de 2,7V à 27V
• Commande par bouton-poussoir de l'alimentation du système, le comparateur de panne de courant génère un avertissement
• Comparateur UVLO verrouille gracieusement la mise hors tension
• Moniteur d'alimentation réglable avec réinitialisation de 200ms, timer de mise hors tension réglable
• Une interface simple permet une mise sous tension et une mise hors tension ordonnées du système
• Tolérances de seuil de ±1,5%, ±10kV ESD HBM sur l'entrée PB active-basse
• Plage de tension d'alimentation de 2,7 à 27V (fonctionnement en régime permanent, TA=25°C)Tension d'alimentation de 12 à 35V
• Courant d'alimentation VIN de 26 μA (VIN=2,7V à 27V, TA=25°C)

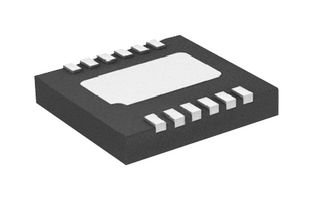

• Boîtier DFN en plastique, 12 broches, plage de température de -40°C à 85°C
