EVAL-CN0550-EBZ

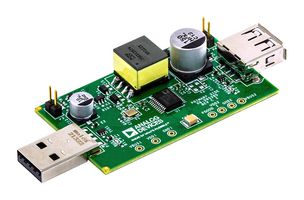

L'EVAL-CN0550-EBZ est un circuit imprimé (PCB) 4 couches qui permet l'évaluation du circuit isolateur périphérique USB 2.0 haute vitesse CN0550. Le panneau est fabriqué avec un revêtement en cuivre de 3oz./3oz et des stratifiés et matériaux de liaison IPC-4101 (ou IPC-4103). Conçu pour être connecté entre un contrôleur hôte et un périphérique USB, l'EVAL-CN0550-EBZ présente un petit format avec des dimensions de 2,315 pouces × 1,335 pouces x 0,062mm (PCB uniquement). La carte d'évaluation utilise des connecteurs USB standard de type A pour son chemin de signal, pour une intégration facile avec les systèmes USB, un connecteur mâle est utilisé pour le côté hôte et un connecteur femelle est utilisé pour le côté périphérique. Les connecteurs droits de chaque côté permettent aux utilisateurs d'utiliser une alimentation externe pour les applications à courant élevé.

• Carte USB 2.0 isolée haute vitesse
