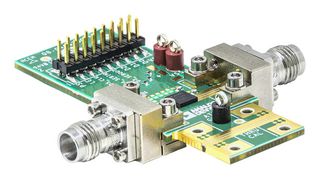

ADRF5720-EVALZ

L'ADRF5720-EVALZ est une carte d'évaluation pour l'atténuateur numérique en silicium ADRF5720.. L'ADRF5720 est un atténuateur numérique 6 bits en silicium avec une plage de contrôle d'atténuation de 31,5dB par pas de 0,5dB. Ce composant fonctionne de 9 KHz à 40 GHz avec une perte d'insertion supérieure à 4,5dB et une excellente précision d'atténuation. L'ADRF5720-EVALZ est une carte d'évaluation 4 couches. Chaque couche de cuivre mesure 0,7 mil (0,5 oz) et est séparée par des matériaux diélectriques. Toutes les pistes RF et dc sont acheminées sur la couche de cuivre supérieure tandis que les couches intérieure et inférieure sont des plans mis à la terre qui fournissent une terre solide pour les lignes de transmission RF. Le matériau diélectrique supérieur est de 8 mil Rogers RO4003, offrant de bonnes performances à haute fréquence. Les matériaux diélectriques du milieu et du bas sont destinés à fournir une résistance mécanique. L'épaisseur globale de la carte est de 62 mil, ce qui permet de connecter des lanceurs RF de 2,4mm sur les bords de la carte
