AD9545/PCBZ

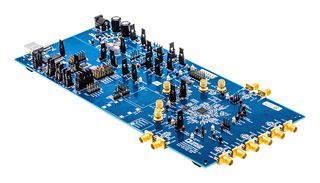

L'AD9545/PCBZ est une carte d'évaluation AD9545. C'est une plate-forme compacte et facile à utiliser pour évaluer toutes les fonctionnalités du synchroniseur double PLL numérique et 1 pps AD9545. L'AD9545 fournit des fonctions de générateur d'horloge multi-sorties de haute précision, ainsi que deux cœurs PLL numériques de nettoyage de gigue sur puce. PLL0 et PLL1 sont optimisés pour les applications d'horloge synchrone hautes performances telles que GPS, IEEE1588v2, Ethernet synchrone, OTN et les protocoles de bande de base sans fil de nouvelle génération. Les PLL sont entièrement configurables via le contrôle du port série ainsi que via une EEPROM externe pour des configurations prêtes à la mise sous tension. 10 connecteurs SMA de sortie asymétriques couplés AC (signal différentiel recombiné via un balun) avec terminaison de sortie configurable par l'utilisateur pour compatible HCSL, CML ou LVDS (par défaut).

• Connexion électrique simple à l'aide d'un adaptateur mural 6V et de régulateurs de tension LDO et de commutation intégrés
• 4 entrées/sorties de référence configurables, extrémité unique N/B sélectionnable vers entrée/sortie de référence différentielle, connecteur SMA
• 1 connecteur SMA, entrée asymétrique couplé au courant alternatif pour l'horloge système
• Broche programmable, configurabilité prête à la mise sous tension
• LED d'état, connexion USB au PC
• Logiciel EV basé sur Microsoft Windows avec interface utilisateur graphique simple via un module plug-in ACE

Contenu

Carte d'évaluation AD9545/PCBZ, Alim. murale 6V, câble USB.

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
