1658614-1
Connecteur Sub-D, DB37, Standard, Embase, AMPLIMITE HDF, 37 Contact(s), DC, IDC / IDT

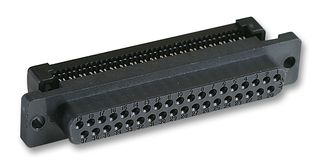

Image non contractuelle – Proposée seulement à titre d'illustration. Veuillez vous reporter au descriptif technique.
FabricantAMP - TE CONNECTIVITY
Réf. Fabricant1658614-1
Code Commande1098392
Gamme de produitAMPLIMITE HDF
Fiche technique
74 En Stock
400 Vous pouvez réserver des unités dès maintenant
Livraison sous 1 à 2 jours ouvrables
Commandez avant 17h00 pour bénéficier de l’expédition standard
| Quantité | Prix (hors TVA) |
|---|---|
| 1+ | CHF 10.510 |
| 10+ | CHF 8.940 |
| 25+ | CHF 8.410 |
| 100+ | CHF 8.190 |
| 250+ | CHF 7.980 |
| 500+ | CHF 7.130 |
Prix pour :Pièce
Minimum: 1
Multiple: 1
CHF 10.51 (sans TVA)
Ajouter Référence Interne / Note à la ligne
Ajouté à votre confirmation de commande, à votre facture et à votre note d’expédition pour cette commande uniquement.
Ce numéro sera ajouté à la confirmation de commande, à la facture, au bon d’expédition, à l’e-mail de confirmation Web et à l’étiquette.
Informations produit
FabricantAMP - TE CONNECTIVITY
Réf. Fabricant1658614-1
Code Commande1098392
Gamme de produitAMPLIMITE HDF
Fiche technique
Type de connecteur Sub-DStandard
GenreEmbase
Gamme de produitAMPLIMITE HDF
Nbre de contacts37Contact(s)
Taille de capot Sub-DDC
Type de terminaison de contactIDC / IDT
Montage connecteurMontage sur câble, Montage sur panneau
Matériau du contactBronze phosphoreux
Plaquage du contactContacts plaqués or
Matériau du corps du connecteurCorps en plastique
SVHCNo SVHC (21-Jan-2025)
Aperçu du produit
Connecteurs Sub-D miniature, bas profil, de la série Amplimite HDF-20 pour câble plat à conducteur rond. Il possède une broche double en bronze phosphoreux avec des contacts en or avec l'extrémité en correspondance, étain brillant en extrémité avec une couche de contact entière sous-nickel, en acier, en étain ou étamé et avec boîtier en thermoplastique. Les contacts acceptent un câble plat en nappe avec des conducteurs ronds massifs et toronnés de 28AWG et 26AWG au pas de 0,05 pouce.
- Disponible en tailles standards 9, 15, 25, 37 et 50
- Disponible en fiche et prise en plastique et en métal
- Inspection visuelle de la terminaison possible
- La couverture cannelée fournit l'alignement positif du câble avant la terminaison
- Large gamme d'outils d'application
- Le contact auto-dénudant breveté se verrouille dans le capot du connecteur
- La conception de contact fournit une terminaison étanche aux gaz
- Environnement qualifié battelle niveau III
- Indice d'inflammabilité UL94V-0
Spécifications techniques
Type de connecteur Sub-D
Standard
Gamme de produit
AMPLIMITE HDF
Taille de capot Sub-D
DC
Montage connecteur
Montage sur câble, Montage sur panneau
Plaquage du contact
Contacts plaqués or
SVHC
No SVHC (21-Jan-2025)
Genre
Embase
Nbre de contacts
37Contact(s)
Type de terminaison de contact
IDC / IDT
Matériau du contact
Bronze phosphoreux
Matériau du corps du connecteur
Corps en plastique
Produits de remplacement pour 1658614-1
5 produit(s) trouvé(s)
Produits associés
2 produit(s) trouvé(s)
Législation et Questions environnementales
Pays d'origine :
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :China
Pays dans lequel la dernière étape de production majeure est intervenue
N° de tarif :85366990
US ECCN:EAR99
EU ECCN:NLR
Conforme RoHS :Oui
RoHS
Conforme à la norme RoHS Phthalates:Oui
RoHS
SVHC :No SVHC (21-Jan-2025)
Télécharger le certificat de conformité du produit
Certificat de conformité du produit
Poids (kg) :.01
