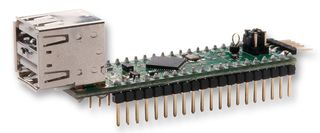

V2DIP2-48

V2DIP2-48 ist ein 48-poliges, VNC2-basiertes Entwicklungsmodul mit zwei USB-Steckverbindern. Das Modul ist ausgelegt zum Prototyping mit dem VNC2 und für die Anwendungsintegration, um Endprodukte um USB-Funktionalität zu erweitern. VNC2 ist der zweite zweifache Embedded-USB-Host-Controller-Baustein der Produktfamilie Vinculum von FTDI. Der Baustein VNC2 bietet eine USB-Host-Schnittstelle für zahlreiche USB-Geräteklassen, einschließlich der Unterstützung für BOMS, Drucker, HID. Für Massenspeichergeräte wie USB-Flash-Laufwerke kann der Baustein VNC2 zudem die FAT-Dateistruktur transparent verarbeiten. Der Datenaustausch mit Geräten ohne USB wie kostengünstigen Mikrocontroller wird entweder über UART-, SPI- oder parallele FIFO-Schnittstellen erreicht. VNC2 bietet eine neue, kostengünstige Lösung zur Integration von USB-Host-Funktionalität in Produkten, in denen die Hardware-Ressourcen vorher nicht verfügbar waren. VNC2 ermöglicht die Entwicklung von kundenspezifischer Firmware mithilfe der Vinculum II-Entwicklungs-Software-Tool-Suite.

• Verwendet den Embedded-USB-Host-Controller-IC VNC2-48Q von FTDI
• Zwei USB-A-Buchse zum Anschluss von USB-Peripheriegeräten
• Über Jumper auswählbare UART-, Parallel-FIFO- oder SPI-MCU-Schnittstellen
• UART-, parallele FIFO- und SPI-Schnittstellen können programmiert werden zu einer Auswahl von verfügbaren I/O-Pins
• Einfache 5V-Versorgungsspannung
• Alle VNC2-Signale sind verfügbar auf den 15.24mm breiten DIL-Steckern mit einem Rastermaß von 2.54mm
• LED-Leuchten zur Anzeige der Stromversorgung und des Datenverkehrs
• Debugger-Schnittstellenpin erhältlich an DIL-Pins oder über eine 6-polige Stiftleiste
• Firmware-Upgrades über UART oder Debugger-Stiftleiste
• Entwicklungstool unterstützt Compiler-, Linker- und Debugger-Tools, komplett innerhalb einer IDE

Warnungen und Hinweise

Aufgrund der Marktnachfrage nach diesem Produkt kommt es zu längeren Lieferzeiten. Liefertermine weichen möglicherweise ab. Das Produkt ist von Rabattaktionen ausgenommen.
