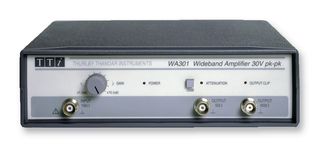

WA301

Der WA301 ist ein DC/1MHz-Verstärker mit maximaler Peak-to-Peak-Ausgangsspannung (e.m.f.) von 30 V bei 50 Ω Ausgangswiderstand. Es steht auch ein 600-Ω-Ausgang bereit. Das Gerät liefert bis zu 15 V peak-to-peak in eine 50-Ω-Last und einen Spitzenstrom von 300 mA in eine niederimpedante Last oder Kurzschlussschaltung. Die Verstärkung ist über eine Feineinstellung mit kalibrierten Endanschlägen voll regelbar von x1 bis x10. Außerdem umfasst der Verstärker ein -20 dB Ausgangsdämpfungsglied; eine LED warnt bei Anstieg/Abfall der Ausgangsamplitude über/unter ±15 V.

• Erweitert den Ausgangsbereich von Funktionsgeneratoren
• Peak-to-Peak-Ausgangsspannungshub: 30 V
• DC/1MHz-Bandbreite
• Hochimpedanzeingang, Verstärkung 0 dB bis +20 dB
• 50-Ohm- und 600-Ohm-Ausgangswiderstand
• 20 dB schaltbare Ausgangsdämpfung
• Voll geschützter Ausgang

Anwendungen

Sensortechnik, Signalverarbeitung, Messtechnik

Hinweise

Es sind Kalibrierservices für dieses Produkt verfügbar. Wählen Sie einen zertifizierten Standard-Service oder eine internationale, UKAS-akkreditierte Kalibrierung. Weitere Informationen erhalten Sie auf unserer Kalibrierungsseite.
