Solutions de détection optique haut de gamme de Broadcom
- Mesure de distance avec les meilleurs capteurs de télémétrie 3D ToF de leur catégorie, entièrement intégrés
- Mesures précises même en plein soleil
- Détection de lumière infrarouge avec détecteurs pyroélectriques
- Pas de fausses alarmes, mesures plus précises
- Détection de photons uniques avec les produits SiPM (photomultiplicateurs au silicium)
- Capture tous les photons jusqu’au dernier
- Analyse spectrale avec spectroscopie UV-VIS-NIR
- Intégration facile dans les environnements industriels
- Spectromètres fiables et robustes
- LED IR/UV pour rideaux de détection de lumière
- Codeurs pour le retour de mouvement et le positionnement
- Capteurs de courant et de tension pour la mesure dans les sous-systèmes d’entraînement de moteur
Nouveaux produits
Capteurs TOF

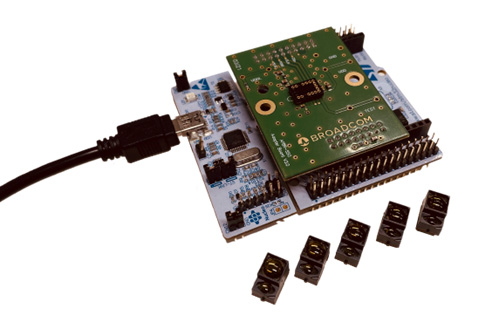

Nouveau kit d’évaluation AFBR-S50-FEK : un seul kit pour tous les capteurs !
Le kit d’évaluation AFBR-S50-FEK TOF contient tout le matériel nécessaire pour commencer immédiatement à travailler avec les capteurs TOF multipixel AFBR-S50 de Broadcom. Il est livré avec tous les membres de la famille de capteurs TOF de Broadcom, qui peuvent être facilement branchés à la prise de capteur sur la carte d’adaptation. Les champ de vision (FOV) des capteurs vont de 0,4° x 0,4° à 13° x 6° tandis que les distances réalisables typiques vont de 10mm à 50m, voire plus selon le type.
Les capteurs TOF de Broadcom sont idéaux pour les applications de drones - Voir la vidéoWebinaire à la demande - Capteurs 3D de temps de vol : atteignez le niveau supérieur de la mesure optique
Caractéristiques
- Carte de microcontrôleur (STM32F401RE)
- Carte de dérivation avec prise TOF
- Cinq capteurs TOF :
- AFBR-S50MV68B
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- Câble USB (alimentation via USB)
- Cartes d’information
Applications
- Mesure de la distance
- Automatisation et contrôle en usine
- AMR/AGV
- UAV/drones
- Surveillance de sécurité
- Robotique
- Interaction homme-machine
- Redondance et sécurité fonctionnelle
- Surveillance de l’inventaire
- Surveillance du niveau de remplissage
Codeurs
Webinaire à la demande offrant une solution de retour sans maintenance avec codeur de récupération d’énergie sans batterie
Présentation de la technologie de récupération d’énergie et mise en avant du codeur absolu de la série AS20-M42M de Broadcom : compteur multitours sans batterie intégré à un ASIC magnétique monotour. La solution innovante comporte un diamètre miniature de 20mm et des options de protocole intégrées : SPI/SSI/BiSS-C/RS485.
Compter sur les codeurs multitours à récupération d’énergieConsulter notre sélection de livres blancs sur les codeurs
Intervenant
Christian Liebhardt,
technologie FAE pour solutions analogiques et chaîne de signaux, EBV Elektronik GmbH/Broadcom
Christian Liebhardt est ingénieur d’application technique sur le terrain pour les produits analogiques et de chaîne de signaux et spécialiste Broadcom pour les codeurs d’EBV Elektronik GmbH, située près de Munich
Produits SiPM
Détection de photons uniques avec les produits SiPM (photomultiplicateurs en silicium)
Les photomultiplicateurs en silicium sont des réseaux de photodiodes à avalanche fonctionnant en mode Geiger (SPAD), conçus pour la détection de lumière extrêmement faible, jusqu’au photon unique. Selon la source de lumière et l’application, plusieurs centaines, voire plusieurs milliers de SPAD sont connectés en parallèle pour former un SiPM. Chaque SPAD comprend une résistance en série intégrée qui désactive l’avalanche et réinitialise la diode pour le prochain photon entrant. La sortie du signal du SiPM est un courant électrique proportionnel au nombre de photons frappant le capteur. Les principales caractéristiques du signal sont : un gain très élevé (>1 x 10⁶), une réponse très rapide et un temps de récupération court.
Les domaines d’application sont ceux qui nécessitent une faible détection de lumière et/ou de très bonnes informations de synchronisation. Parmi les exemples typiques, on trouve les détecteurs à scintillation et les systèmes Temps de vol. On trouve par exemple les expériences médicales, IVDx, de cytométrie en flux, de sûreté et de sécurité, de spectroscopie de rayonnement et HEP.
Principaux avantages :
- PDE élevé
- Gamme dynamique élevée
- Faible diaphonie
- Faible taux de comptage dans l’obscurité
- Temps de récupération court
Pour les commandes de gros volumes, obtenez votre devis auprès de
Obtenez un devis pour les
ros volumes dès aujourd’hui !
Produit phare
AFBR-S4N44P164M de Broadcom
Réseau de photomultiplicateurs en silicium (SiPM) utilisé pour les mesures de précision ultra-sensibles de photons uniques.
Le modèle AFBR-S4N44P164M de Broadcom® est un réseau de 4×4 photomultiplicateurs en silicium (SiPM) utilisé pour les mesures de précision ultra-sensibles de photons uniques. Il combine la meilleure efficacité de photodétection (EPD) de sa catégorie avec un taux de comptage dans l’obscurité réduit et une diaphonie réduite. Le pas des SiPM est de 4 mm dans les deux sens. L’encapsulation est réalisée par un composé de moulage en époxy hautement transparent jusqu’aux longueurs d’onde UV.
Notes d’applications
- AFBR-S4NxxPyy4M : Soudure NUV-MT
- AFBR-S4NxxPyy4M : Plage dynamique, linéarité et saturation du SiPM
- AFBR-S4NxxPyy4M : Mesures des photons uniques
- AFBR-S4NxxPyy4M : Corrélation des performances des SiPM NUV-MT
- AFBR-S4XX : Utilisation des SiPM de Broadcom
- AFBR-S4XX : Brève introduction aux photomultiplicateurs en silicium
- Kit d’évaluation AFBR-S4E001 pour la famille de SiPM AFBR-S4NxxC01y
Documents connexes
La technologie de SiPM NIR de Broadcom établit de nouvelles normes de performances pour le LiDAR
Lire un article sur le blogDétecteurs pyroélectriques
Capteurs pyroélectriques à couche mince : détection de la lumière infrarouge à des longueurs d’onde de 2 um à 14 um
Les détecteurs pyroélectriques sont des composants de détection infrarouge, couramment utilisés pour détecter des longueurs d’onde de 2 à 14 um. Les capteurs pyroélectriques à couche mince de Broadcom sont uniques et offrent de nombreux avantages à l’utilisateur.
Nous proposons une gamme complète de composants de détecteurs analogiques et numériques à couches minces dans un boîtier TO-39 ou CMS. Nos détecteurs sont disponibles en versions à simple et double canal. Les détecteurs numériques ezPyro combinent des capteurs de haute qualité avec un haut niveau d’intégration électrique configurable dans un petit boîtier CMS. Ces capteurs sont très fiables et sont utilisés pour une large gamme de détections de gaz, de flammes, d’aliments et d’huile.
Principaux avantages :
- Haute réactivité
- La réponse la plus rapide
- Aucune dégradation mesurée dans le temps
- Construction robuste
- Faible microphonie
Vidéo : Technologie de capteur pyroélectrique
Principaux avantages du CMS numérique :
- Format réduit
- Le coût de système le plus faible
- Soudabilité par refusion
- Configurabilité à la volée
- Environnement API
- La plus faible consommation d’énergie
Applications clés :
- Spectroscopie NDIR et détection de gaz
- Détection des fuites de méthane et de réfrigérant
- Capnographie, COPD, moniteurs d’apnée du sommeil
- Analyse médicale de l’haleine au point de service
- Détection d’haleine à l’éthanol
- Détection de flamme
- Suppression des flammes
- Surveillance et détection des flammes d’hydrogène
- Reconnaissance de flamme par vidéosurveillance
Produit phare
AFBR-S4N66P024M de Broadcom
Famille AFBR-S6PYxxxx de Broadcom
Capteurs de haute qualité avec un haut niveau d’intégration électrique configurable dans un petit boîtier CMS.
Capteurs pyroélectriques
Capteurs pyroélectriques pour la capnographie – Voir la vidéo
Capteurs TOF
Broadcom - détection intelligente avec une technologie optique innovante
Broadcom propose une gamme de capteurs optiques uniques pour la détection intelligente dans les applications de recherche médicale, industrielle, automobile, biomédicale et scientifique. La gamme de produits comprend des capteurs temps de vol (ToF) pour la mesure de la distance et des mouvements, et des LED IR pour les barrières immatérielles dans les applications de détection.
Famille de capteurs multipixels 3D temps de vol pour la mesure de distance et des mouvements
La mesure de la distance optique a une variété d’utilisations dans les applications industrielles. Pendant des années, les capteurs temps de vol (ToF) ont été utilisés dans les tâches de mesure et de surveillance pour l’automatisation et la production en usine. Il existe de nouveaux cas d’utilisation de la mesure de la distance optique qui nécessitent des informations 3D précises et une portée étendue comme les drones ou les AMR/AGV.
La technologie CI de capteur de mesure de la distance et des mouvements multipixels, basée sur le principe du temps de vol optique.
- L’AFBR-S50 est un module multipixels avec capteur de mesure de la distance optique et des mouvements basé sur le principe du temps de vol (ToF) indirect
- Les capteurs contiennent une source laser intégrée, un réseau de récepteurs optiques et des lentilles pour la collimation du faisceau
Caractéristiques :
- Taux de mesure très rapides allant jusqu’à 3 kHz
- Fonctionnement jusqu’à 200 kLux
- Multipixel pour la détection de mouvements 3D
- Source d’horloge calibrée intégrée
- Erreur de précision généralement inférieure à ± 1 %
- Portée sans ambiguïté jusqu’à 100 m en mode 2f
- Pixel de référence pour les systèmes de surveillance de la santé
- Compatible avec les lasers de classe 1 sans danger pour les yeux
Vidéo : Capteur temps de vol dans les applications de drones
Avantages du capteur ToF AFBR-S50 de Broadcom
- Immunisé contre la lumière ambiante jusqu’à 100 klux et au-delà
- Source de lumière laser intégrée (850 nm/680 nm)
- Niveau d’intégration élevé
- Plage de distance de 0,01 à 30 m
- Précision supérieure à 1 %
- Option multipixels (1 à 32 pixels)
- Fonctionne bien avec toutes les conditions de surface
- Fréquence d’images jusqu’à 3 kHz
- Laser de classe 1 (sans danger pour les yeux)
- Pixel de référence pour les systèmes de surveillance de la santé
Applications cibles dans l’industrie
- Automatisation des usines
- Détection industrielle
- Niveau de remplissage des marchandises/palettes
- Niveau de remplissage des étagères Kanban
- Occupation dans des conteneurs
- Détection de présence
- Logistique – Mesure des marchandises
- Robotique – Navigation et détection de collisions
- Sécurité fonctionnelle pour les solutions IHM
- Mise au point automatique à grande vitesse
- Validation/référence de la caméra stéréo
- Navigation par drone dans les zones interdites au GPS
- Navigation AMR, AGV, UAV
Famille de capteurs ToF AFBR-S50
| Capteur ToF : | AFBR-S50MV85G | AFBR-S50LV85D | AFBR-S50LX85D | AFBR-S50MV68B | AFBR-S50MV85I |
|---|---|---|---|---|---|
| Plage typique : | ∼10 m | ∼30 m | ∼50 m | ∼10 m | ∼5 m |
| Source lumineuse laser : | 850 nm (IR) | 850 nm (IR) | 850 nm (IR) | 680 nm (rouge) | 850 nm (IR) |
| Taille du point de faisceau à 1 m : | 7 cm | 3,5 cm | 3,5 cm | 0,7 cm | 23 cm x 10,5 cm |
| Pixels illuminés : |  7-16 (32) |  1-2 (32) |  1-2 (32) |  1 (32) |  32 |
| Capteur FoV utilisable : | 4° x 4° | 2° x 2° | 2° x 2° | 0,4° x 0,4° | 12,4° x 5,4° |
| Application typique : | Portée et direction | Portée | Longue portée | Portée avec point visible | Navigation, collision, vide, surplomb |
| Statut de fabrication : | production | production | production | production | production |
Produit phare
Kit d’évaluation de la famille ToF AFBR-S50-FEK
Le kit d’évaluation contient :
- Carte de microcontrôleur
- Carte d’adaptateur et
- AFBR-S50MV85G
- AFBR-S50MV85I
- AFBR-S50LV85D
- AFBR-S50LX85D
- AFBR-S50MV68B
- Câble USB
Documentation complémentaire :
Spectroscopie UV–VIS–NIR
Solutions de spectromètres de Broadcom
Broadcom propose une famille de spectromètres modulaires compacts pour les mesures UV-VIS-NIR pour une gamme étendue d’applications industrielles et mobiles.
Caractéristiques du spectromètre :
- Longueurs d’onde entre 190 et 1 700 nm
- Taille miniature
- Hautes performances optiques avec une faible lumière parasite
- Résistance
- Haute stabilité et stabilité thermique
- Plusieurs interfaces numériques
pour rendre la mise en œuvre dans votre appareil aussi simple que possible !
Spectromètres : analyse des spectres de 190 nm à 1 700 nm
Principaux avantages du CMS numérique :
- Performances très fiables et stables
- Taille ultra-compacte
- Robuste en milieu industriel
- Intégration facile : USB, SPI, UART
- Logiciel sophistiqué gratuit et SDK en open source
- La plage de longueurs d’onde peut être modifiée
Applications clés :
- Imagerie médicale
- TEP préclinique/corps entier
- CT de photocomptage
- Sciences de la vie
- Détection du radon
- Cytométrie en flux
- Tri des cellules
- Fluorescence
- Simulateurs solaires
- Spectrométrie générale
Produits phares
Spectromètres Qwave
Spectromètre compact à hautes performances optiques, résolution et sensibilité pour les mesures optiques entre 220 nm et 1 040 nm. Le spectromètre Qwave est l’instrument spectroscopique idéal pour les applications nécessitant des performances élevées avec un design compact.
Caractéristiques
- Trois configurations de longueurs d’onde entre 220 nm et 1 040 nm
- Résolution spectrale de 0,3 à 0,6 nm
- Haute sensibilité et haute résolution
- Stabilité thermique exceptionnelle
- Logiciel et kit de développement logiciel inclus
- Dimensions : 89,5 x 68,0 x 19,5 mm
Acheter dès maintenantSpectromètres Qmini
Spectromètre miniature disponible en six configurations de longueurs d’onde de 190 nm à 1 100 nm. Le Qmini est optimisé pour une intégration flexible et étroite afin de répondre à un grand nombre d’exigences de FEO pour les applications industrielles et sur les points de service.
Caractéristiques
- Six configurations de longueurs d’onde de 190 nm à 1 100 nm
- Résolution spectrale de 0,3 à 1,5 nm
- Taille miniature
- Diverses interfaces numériques (USB, UART, SPI)
- Logiciel et kit de développement logiciel inclus
- Dimensions : 64,0 x 42,0 x 14,5 mm
Acheter dès maintenantLED IR/UV
LED IR et UV-A de Broadcom
Broadcom est une référence unique pour tous les clients en matière de LED, des LED visibles aux LED non visibles. Reconnu pour les performances, l’efficacité et la fiabilité de ses LED, Broadcom propose une vaste gamme de produits comprenant des LED haute luminosité et haute puissance, des LED à montage en surface PLCC et des solutions de module de retour d’affichage.
Les LED infrarouges et les LED UV-A sont nouvelles dans notre gamme.
LED IR – Nouvelle gamme de produits
La gamme étendue d’émetteurs IR de Broadcom est disponible dans différentes longueurs d’onde (850 nm, 880 nm, 890 nm et 940 nm) et est disponible avec différents boîtiers : THT, ChipLED, PLCC2, PLCC4, PolyLED, Haute puissance et SMT-Lamp. Des détecteurs sont également disponibles sur demande.
Applications cibles : barrières immatérielles, compteurs de services publics, détecteurs de fumée, appareils électroménagers, vision industrielle, contrôles de stationnement.
LED UV : les avantages de la technologie LED
Une passion pour la technologie
Épisode 1
Produits phares
Famille ARE1-xxxx-00000
La famille de produits ARE1-xxxx-00000 de Broadcom qui contient des diodes électroluminescentes infrarouges haute puissance cible diverses applications IR dans les segments de marché de l’industrie, de l’automobile, du médical, de la sécurité, des télécommunications et de la consommation.
Acheter dès maintenantÉmetteur IR HSM9-C190
Le HSM9-C190 est un modèle ChipLED IR à montage en surface à vue de dessus qui présente un encombrement standard industriel de 1,6 x 0,8 mm. Son petit format permet une conception de carte flexible. Cette LED fait partie des familles de modèles ChipLED IR à montage en surface HSM9-xxx et HSM8-xxx.
Acheter dès maintenantCodeurs
Augmentez l’efficacité avec les codeurs de Broadcom
Solutions de codeurs polyvalents pour rendre possibles les applications d’énergie verte
Pour le contrôle des mouvements et des retours, offrant à la fois des positions à un tour et à plusieurs tours.
- Codeurs incrémentaux pour le contrôle de la vitesse des servomoteurs.
- Codeurs optiques et magnétiques conçus pour fonctionner aux températures requises dans les environnements difficiles.
Éolienne
Les codeurs absolus sont utilisés pour surveiller la commande de l’embardée de la nacelle (la structure principale qui abrite tous les composants de génération, la boîte de vitesses, le groupe motopropulseur, etc.). Les codeurs absolus sont idéaux pour le contrôle du pas des pales afin de s’adapter aux différentes conditions de vent.
Des codeurs incrémentaux peuvent être utilisés pour la surveillance de la vitesse du générateur.
Panneau solaire
Les codeurs absolus sont une solution idéale pour surveiller la position du panneau afin de s’adapter à la direction et aux conditions optimales de la lumière du soleil.
Le LiDAR dans les véhicules électriques autonomes
Codeurs réflectifs et magnétiques pour miroir polygone/rotatif et contrôle de vitesse
Ressources
Augmentez l’efficacité avec les codeurs de Broadcom
Découvrez comment Broadcom peut vous aider avec vos applications d’énergie verte
Webinaire à la demande
- Compter sur les codeurs multitours à récupération d’énergie
Livres blancs
- Simplification du système de commutation et de retour BLDC
- Codeurs réfléchissants miniatures – Capteurs abordables pour le marché des dispositifs médicaux portables
AEAT-9922
Le modèle AEAT-9922 de Broadcom est un capteur rotatif magnétique angulaire qui fournit une mesure angulaire précise avec une rotation complète de 360°
AR18
La série AR18 comprend des codeurs absolus miniatures ASIC conçus pour répondre à la demande croissante des applications avec contraintes d’espace
Série AR25
La série AR25 comprend un codeur absolu miniature ASIC conçu pour répondre à la demande croissante des applications avec espace restreint
AEDR-9820/9830 de Broadcom
Codeur incrémental à 3 canaux Les modèles AEDR-9820 (225LPI) et AEDR-9830 (318LPI) sont des codeurs incrémentaux analogiques/numériques à réflexion miniatures fonctionnant sur des plages de températures et de fréquences étendues.
Famille de codeurs absolus 39 bits de la série AS38-H39x de Broadcom
La série AS38-H39E-Sxxx propose des codeurs absolus multitours avec une résolution de 39 bits (monotour 23 bits et multitours 16 bits).
Produits phares
Détection de photons uniques avec les produits SiPM (photomultiplicateurs en silicium)
Les photomultiplicateurs en silicium sont des réseaux de photodiodes à avalanche fonctionnant en mode Geiger (SPAD), conçus pour la détection de lumière extrêmement faible, jusqu’au photon unique.
Détection de lumière infrarouge avec détecteurs pyroélectriques
Composants de détecteurs analogiques et numériques à couches minces dans un boîtier TO-39 ou CMS utilisés pour une large gamme de détection infrarouge.
Mesure de la distance avec la meilleure gamme ToF 3D entièrement intégrée de sa catégorie
Broadcom propose une gamme de capteurs optiques uniques pour la détection intelligente dans les applications de recherche médicale, industrielle, automobile, biomédicale et scientifique, avec capteurs temps de vol (ToF) pour la mesure de la distance et des mouvements inclus.
IR pour les barrières immatérielles dans les applications de détection
Broadcom propose une large gamme d’émetteurs IR dans et pour différentes applications : Barrières immatérielles, compteurs de services publics, détecteurs de fumée, appareils électroménagers, vision industrielle, contrôles de stationnement.
Codeurs robustes pour le retour de précision
Codeurs absolus et incrémentaux de haute précision pour retour de position et NPI.
Analyse spectrale avec spectroscopie UV-VIS-NIR
Broadcom propose une famille de spectromètres modulaires compacts pour les mesures UV-VIS-NIR pour une gamme étendue d’applications industrielles et mobiles.
