Informations produit
Aperçu du produit

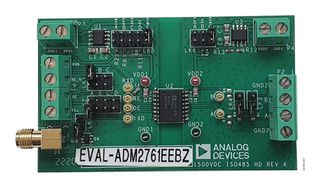

L'EVAL-ADM2761EEBZ est une carte d'évaluation pour évaluer le transceiver RS-485 isolé, haute tension de fonctionnement ADM2761E 5,7KV RMS avec ±15 KV IEC ESD. L'EVAL-ADM2761EEBZ est livré avec des options pour l'évaluation de l'ADM2761E dans un système individuel. Les signaux numériques et de bus RS-485 sont facilement accessibles via les borniers à vis sur l'EVAL-ADM2761EEBZ. Chaque entrée numérique peut être configurée via les options de cavalier intégrées. Deux régulateurs faible chute de tension (LDO) ADP7104 intégrés acceptent une tension d'entrée allant jusqu'à 20V et délivrent une gamme de tensions d'alimentation sélectionnables à la broche VDD1 et à la broche VDD2 qui sont configurables via des options de cavalier. Les régulateurs LDO peuvent être contournés pour alimenter la broche d'alimentation ADM2761E VDD1 et la broche d'alimentation VDD2 directement à partir d'une alimentation externe
- Circuit imprimé 2 couches conforme à la norme EN 55032 classe B émissions rayonnées
- Régulateurs LDO ADP7104 intégrés avec option de cavalier pour l'évaluation dans plusieurs configurations d'alimentation
- Rail d'alimentation VDD1 basse tension flexible pour l'interfaçage avec des nœuds d'E/S aussi bas que 1,7V
- Rail d'alimentation VDD2 à large tension de bus de 3V à 5,5V
- Protection ESD IEC 61000-4-2 sur les broches A et B ≥±12KV décharge de contact et décharge d'air ≥±15KV
- Connecteur SMA pour signal d'entrée TxD
- Borniers à vis pour le raccordement des signaux d'alimentation, numériques et RS-485
- Activation et désactivation sélectionnables par cavalier pour les signaux d'entrée numériques
- Résistances et empreintes pour la terminaison
- Points de test pour mesurer tous les signaux
Remarques
Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
Spécifications techniques
Communication
Analog Devices
-
No SVHC (21-Jan-2025)
Transceiver RS-485 Half Duplex
ADM2761EBRWZ
Carte d'évaluation ADM2761EBRWZ
Documents techniques (1)
Législation et Questions environnementales
Pays dans lequel la dernière étape de production majeure est intervenuePays d'origine :Philippines
