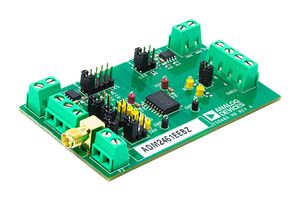

EVAL-ADM2461EEBZ

La EVAL-ADM2461EEBZ est une carte d'évaluation simplifiée et efficace pour ADM2461E 500KBPS, 5.7K VRMS, transceiver RS-485 semi-duplex isolé par signal avec ±15KV IEC ESD. L'EVAL-ADM2461EEBZ est livré avec des options pour l'évaluation de l'ADM2461E dans un système individuel. Les signaux numériques et de bus RS485 sont facilement accessibles via les borniers à vis sur l'EVAL-ADM2461EEBZ. Chaque entrée numérique peut être configurée via les options de cavalier intégrées.

• Simplified evaluation of the ADM2461E signal isolated 500Kbps half-duplex RS-485 transceiver
• 2-layer PCB compliant with EN 55032 Class B radiated emissions
• 2 on-board ADP7104 LDO regulators with jumper for simplified evaluation in multiple supply config
• Jumper to utilize flexible, VDD1 low voltage supply rail for interfacing with I/O node as 1.7V
• SMA connector for TxD input signal
• Optional on-board LTC1799 oscillator for providing TxD signal
• Screw terminal blocks for connecting power, digital and RS-485 signals

Remarques

Les produits ADI sont autorisés (et vendus) uniquement pour une utilisation par le client et ne doivent pas être revendus ou transmis d'aucune manière à une tierce partie.
